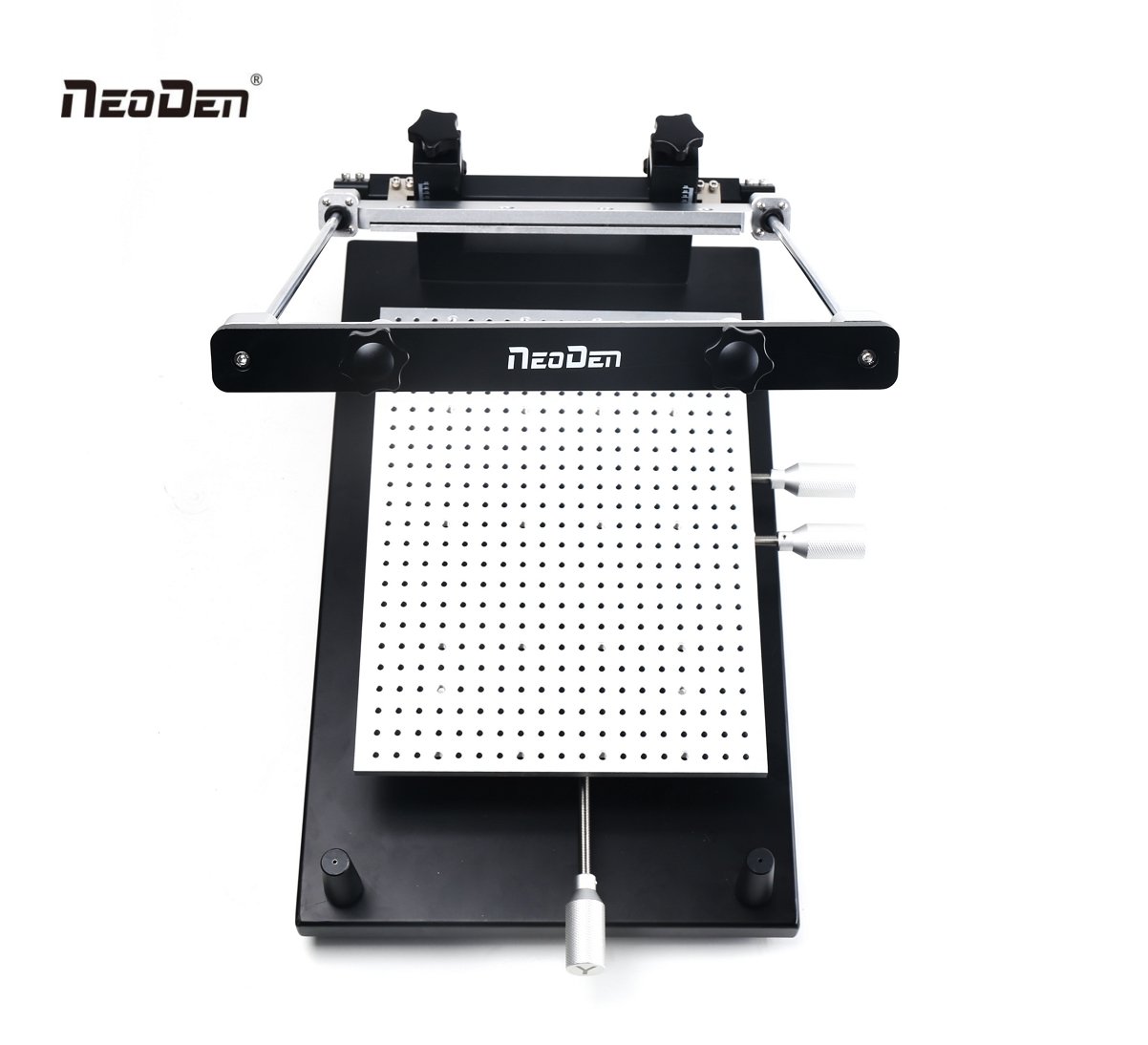

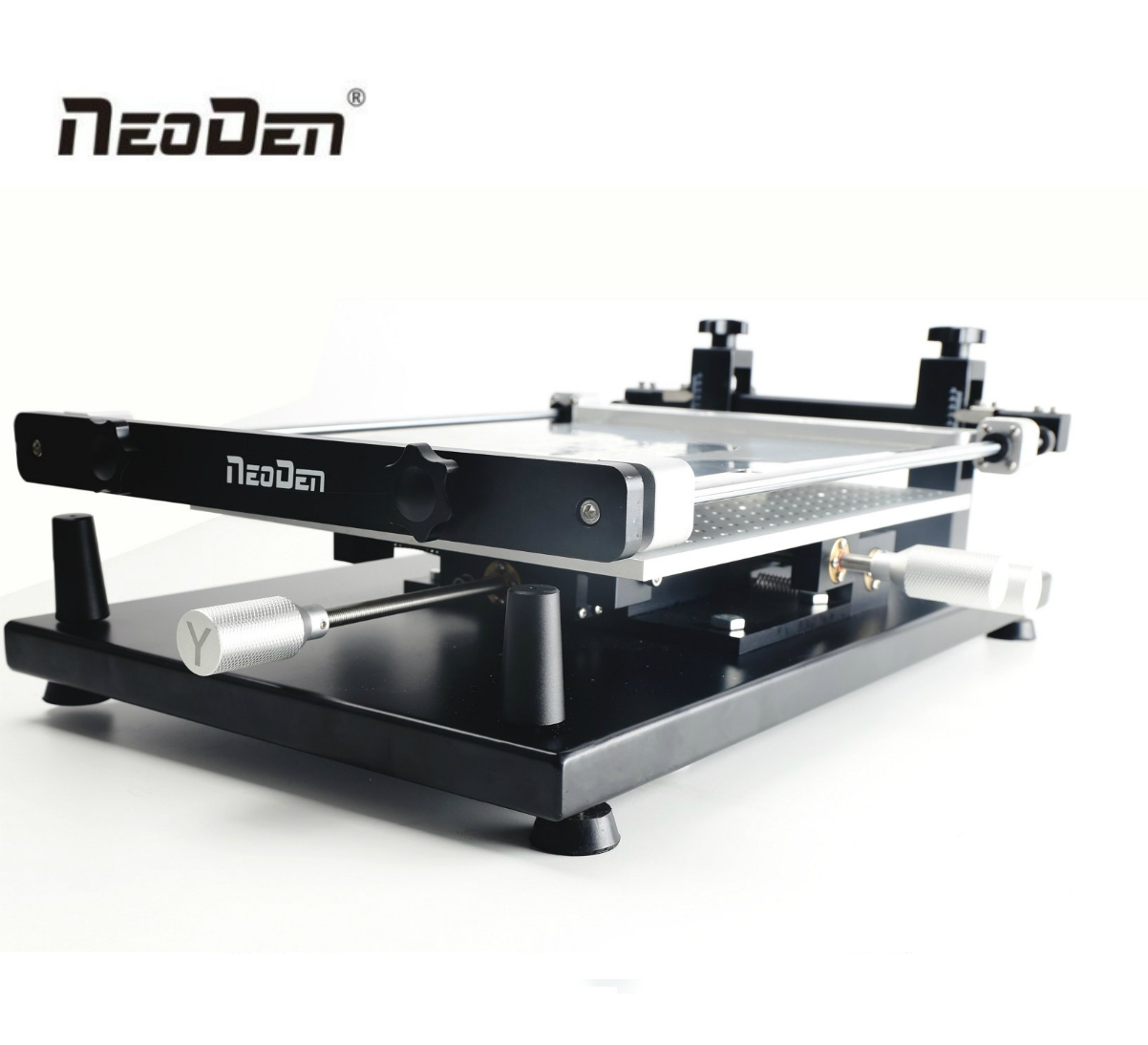

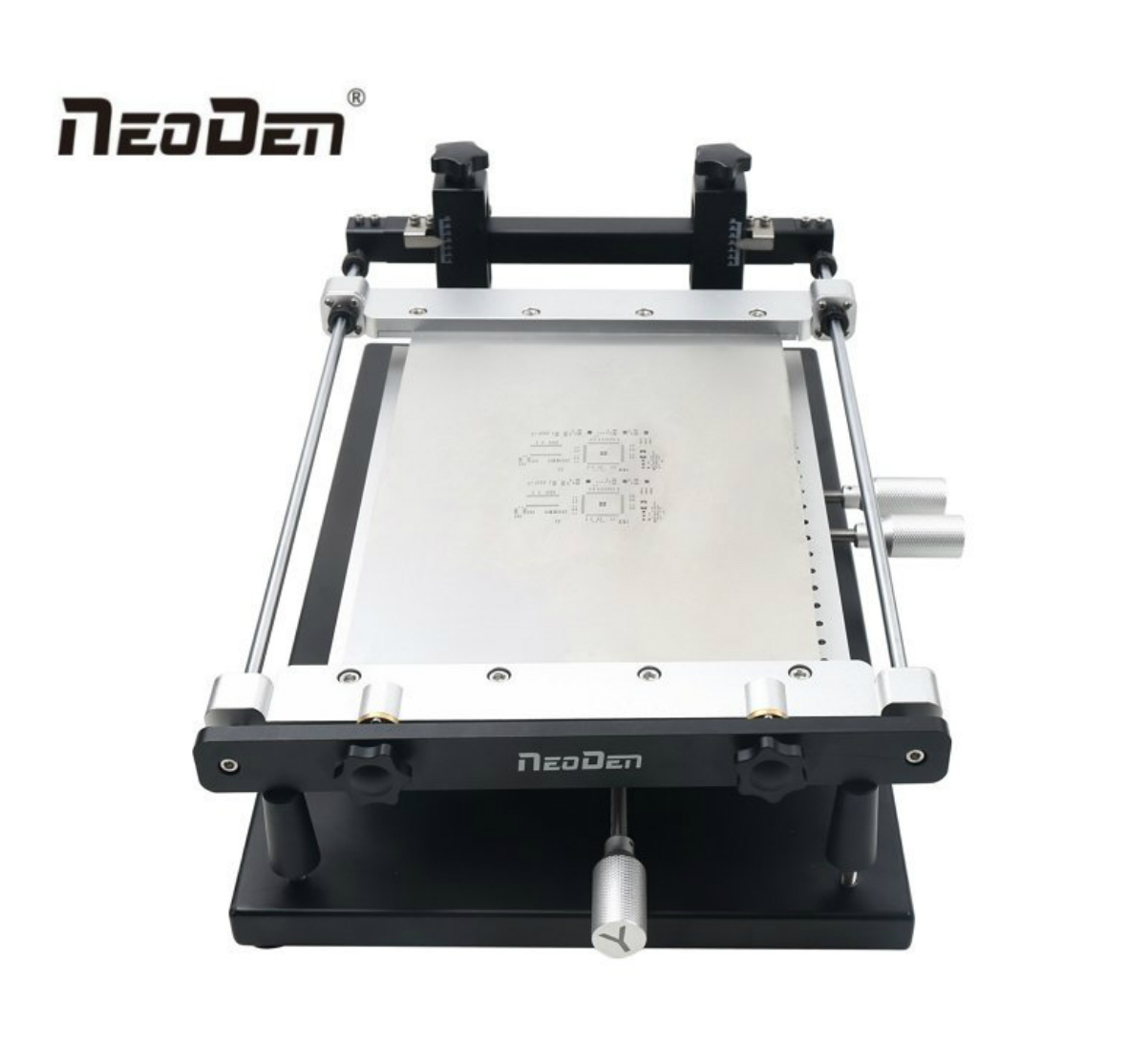

FP2636 ÇERÇEVESİZ MANUAL KREM LEHİM BASKI MAKİNESİ

FP2636 - DETAY

  • FP2636, PCB kartı için yüksek hassasiyetli manuel krem lehim yazıcısıdır.
  • Küçük boyutu, kullanım kolaylığı ve ekonomik olması sebebiyle prototip ve küçük ölçekli sınırlı sayıda elektronik kart üretimi için oldukça uygundur.
  • FP2636'nın elek için destek çerçevesine ihtiyacı olmaması prototipleme için de oldukça uygundur.
  • Çerçeveye ihtiyacın olmaması şablonların (stencil) muhafaza edilmesinde de oldukça avantaj sağlar.
  • T vida çubuk ayar kolu, PCB sabit düzlemin ayar doğruluğunu ve düzgünlüğünü sağlamak için kullanılır.
  • Ayarlanabilir kauçuk ayaklar, çalışırken zeminde düzgünlük sağlamak için kullanılır.

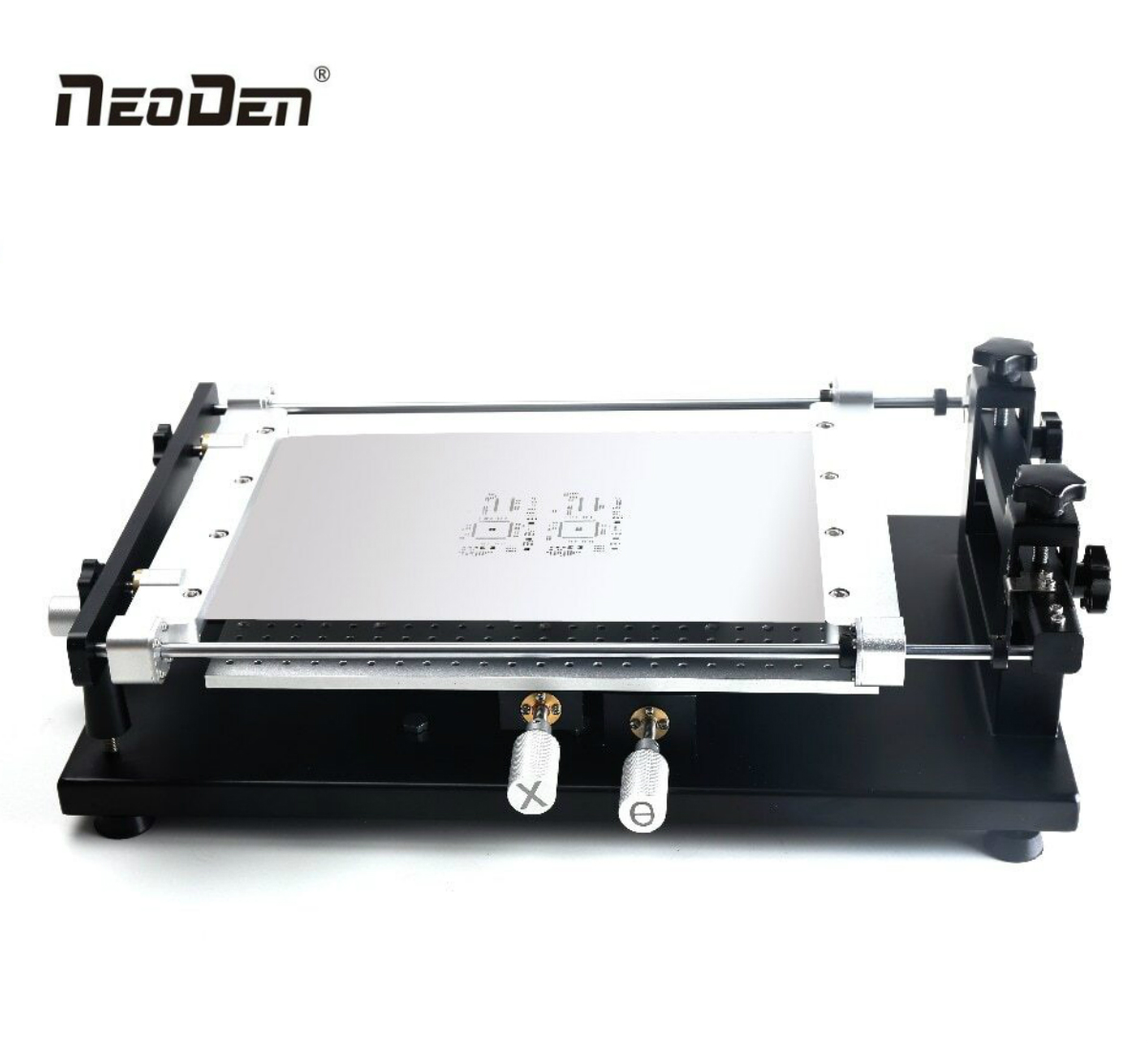

  • Her düzenleme koluna, etkili olduğu eksenin harf kodunun (X,Y,Θ) yazılması kullanımını kolaylaştırır.

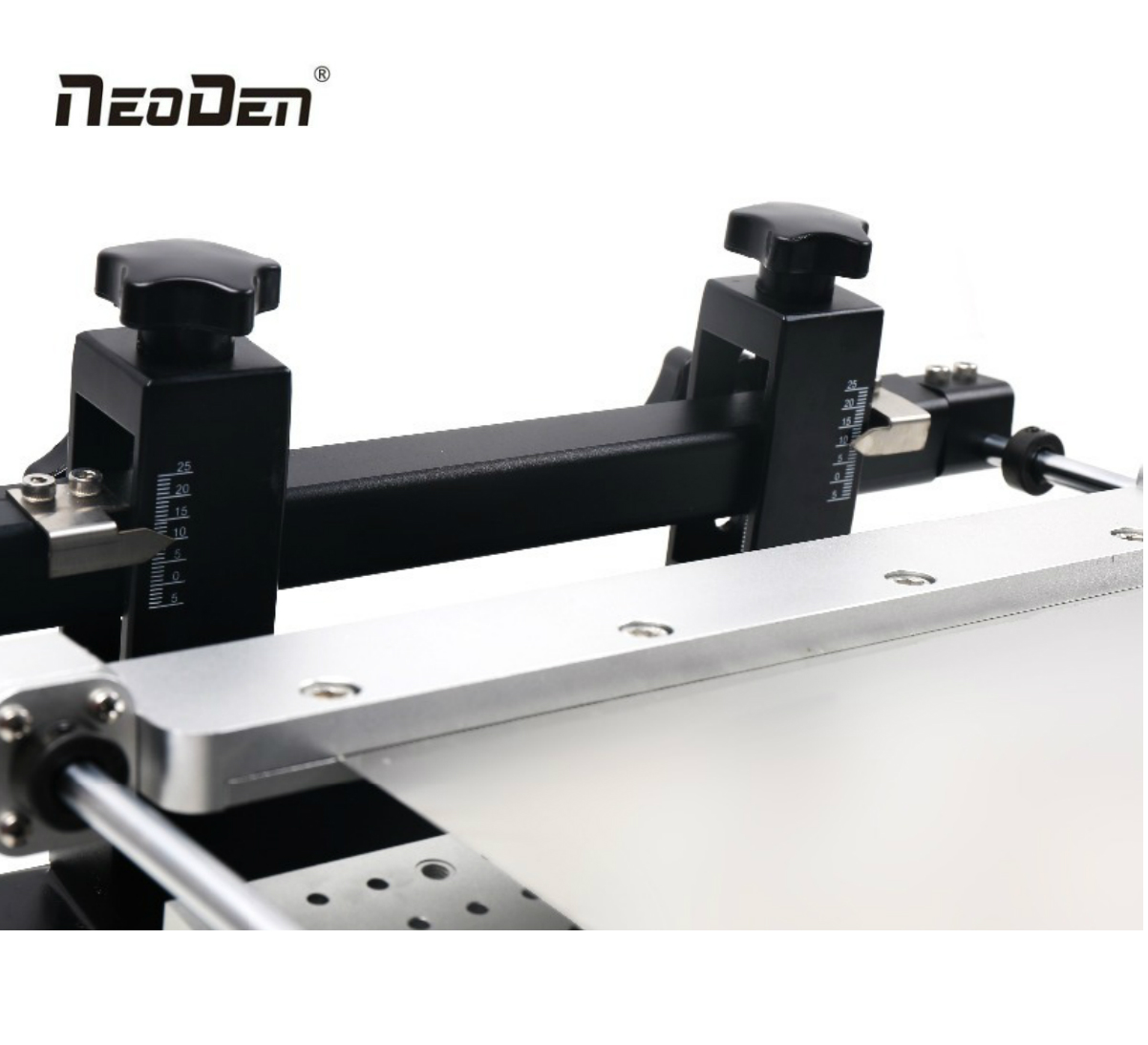

  • Çerçeve üzerindeki cetvel, PCB ile şablon arasındaki düzlüğün ayarlanmasını sağlar.
  • Düz sönümleme mili, gerdirilmiş şablon çerçevesini farklı açılarda sabitleyebilerek rahatça çalışmanıza olanak sağlar.

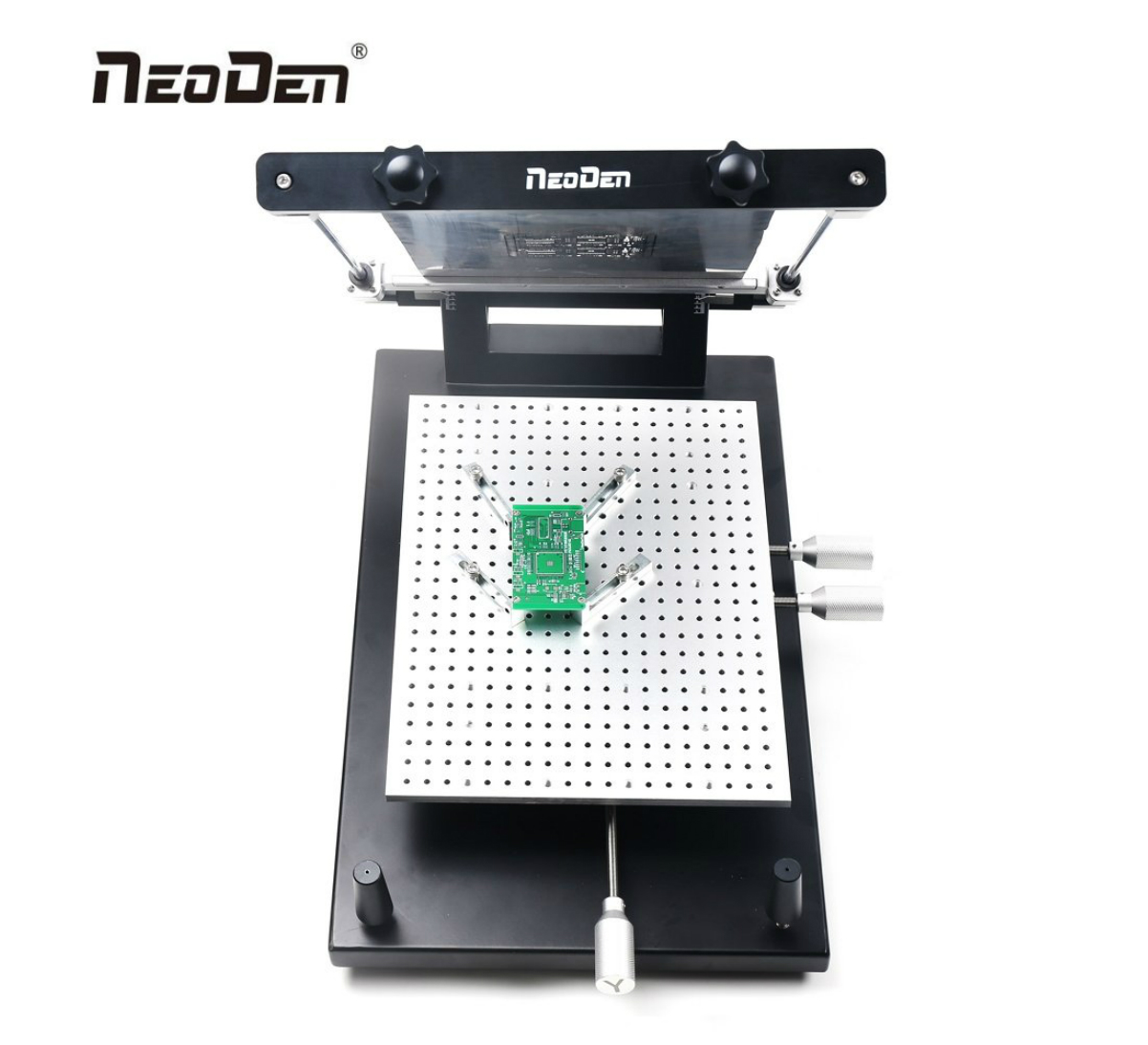

  • PCB'yi zemine sabitlemek için kullanılan L şeklindeki destek ve pinler, çeşitli tiplerde PCB'lerin fiksasyonu ve lehim baskısının uygulanmasında esneklik ve rahatlık sağlar.
  • Çerçevesiz şablonların hızlı montajı ve değiştirilmesi için tasarlanmış mekanik sabitleme çerçevesi, yüksek verimliliğin yanında düşük maliyet de sağlar.
  • Hem tek ve hem de çift taraflı PCB'ler için uygundur.
  • Çerçeveye

Teknik Özellikler

  • Model
NeoDen FP2636 (Çerçevesiz)
  • Boyutlar
660×470×245(mm)
  • PCB Ölçüsü (Maks.)
280×380(mm)
  • PCB Ölçüsü (Min.)
10×5(mm)
  • Şablon Ölçüsü
260×360(mm)
  • Baskı Hızı
Operatör kontrolünde
  • PCB Kalınlığı
0-20(mm)
  • Maksimum Döndürme Açısı
±15°
  • Platform Yüksekliği
190(mm)
  • Tekrarlanabilirlik
±0.01mm
  • Pozisyon Modu
Dış/Referans deliği
  • Hassas Ayarlama Aralığı
Z-ekseni ±15mm X-ekseni ±15mm Y-ekseni ±15mm
  • PCB Sabitleyici Pin Yüksekliği
1.0mm/1.5mm/2.0mm/2.5mm/3.0mm
  • Net Ağırlık
12Kg
  • Brüt Ağırlık
14Kg
