Neoden YY1 MASAÜSTÜ SMD DiZGi MAKiNESi

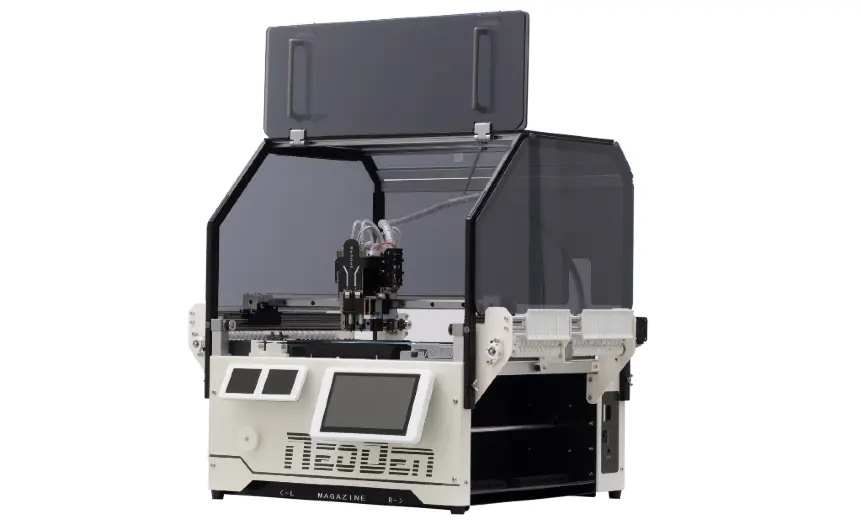

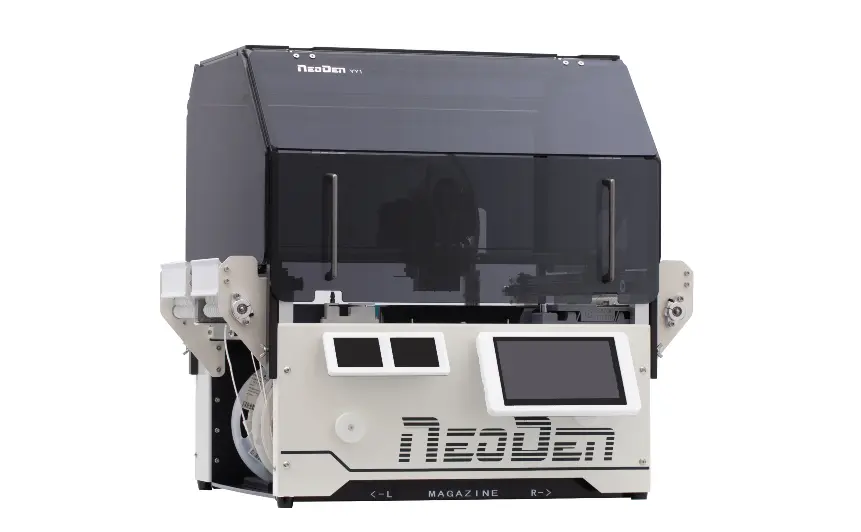

NeoDen YY1, bağımsız yüksek çözünürlüklü ve yüksek hızlı çift görüş tanıma sistemlerinin yanı sıra gerçek zamanlı çalışma durumunu görüntülemek için çift kamera sistemine sahip bir masaüstü smd dizgi makinesidir.
Yüksek çözünürlüklü kamera ve üstün yazılımı ile bulk malzemeleri dahi başarıyla dizerken otomatik nozzle istasyonu ile farklı büyüklüklerdeki komponentlerin dizimini tek seferde tamamlar.
Yeni tasarlanmış yazılım sistemi ve kullanıcı dostu arayüzü, dizgi projeleri hazırlamada hızlı ilerleme ve yüksek kullanım kolaylığı sağlar.
Neoden YY1 - DETAY

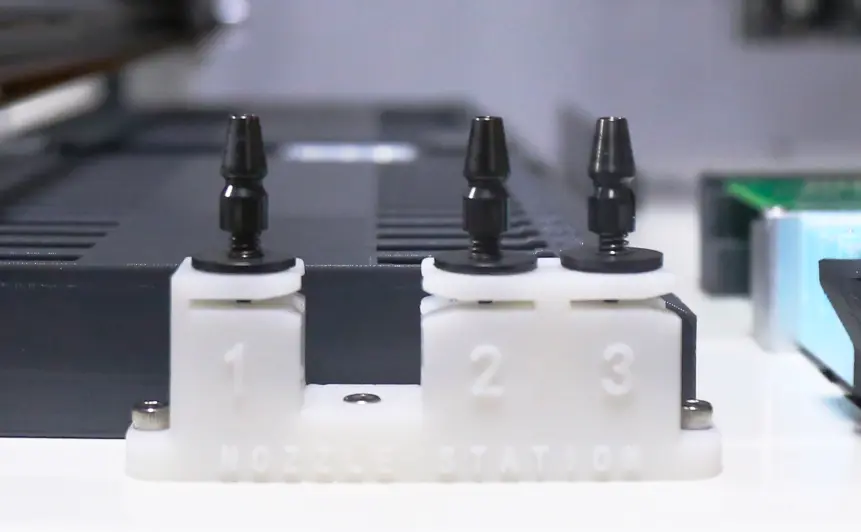

- Otomatik nozul değiştirici sayesinde daha fazla çeşitlilikteki komponenetleri barındıran kartlar nozulların esnek bir şekilde değiştirilmesiyle başarıyla dizilir.

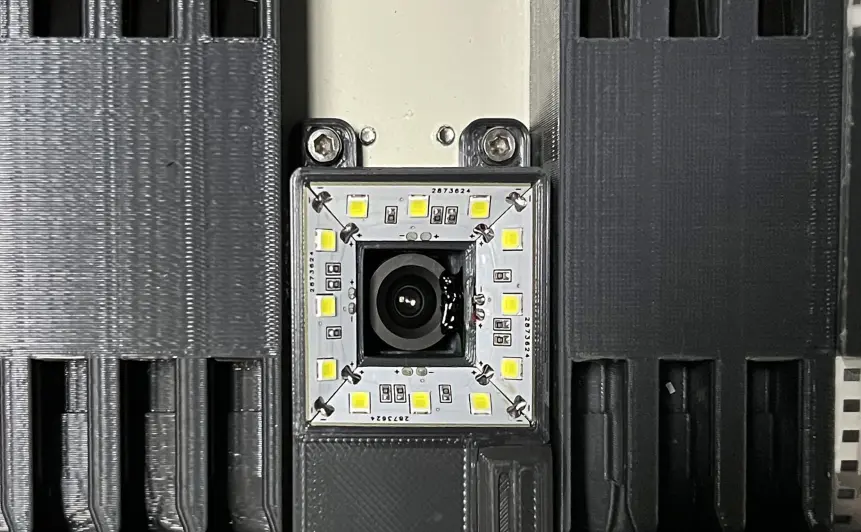

- Cihaz, bağımsız yüksek çözünürlüklü ve yüksek hızlı çift görüş tanıma sistemlerinin yanı sıra gerçek zamanlı çalışma durumunu görüntülemek için çift kamerayla donatılmıştır. Bu sayede makinede hızlı programlama, kullanıcı dostu arayüz ve kullanım kolaylığı sağlanır.

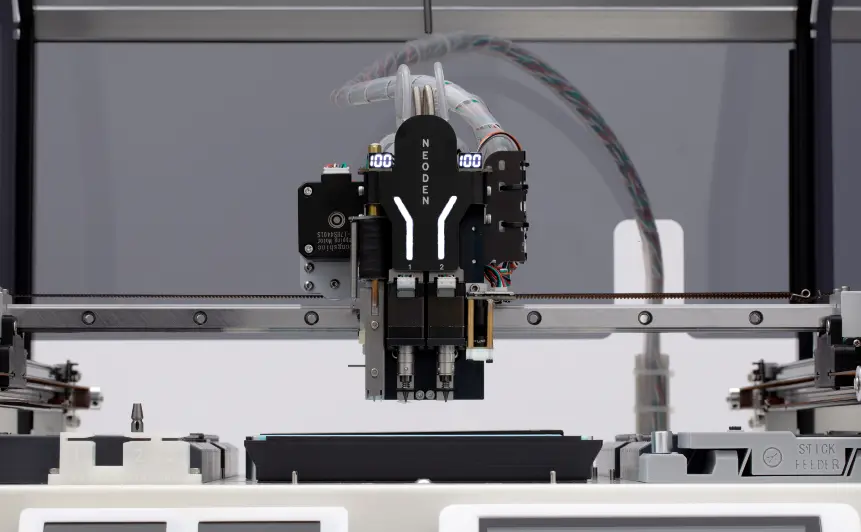

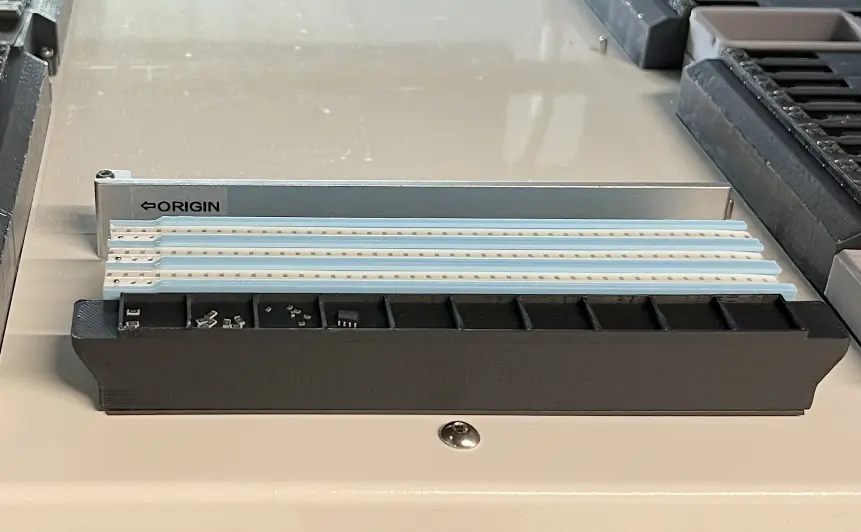

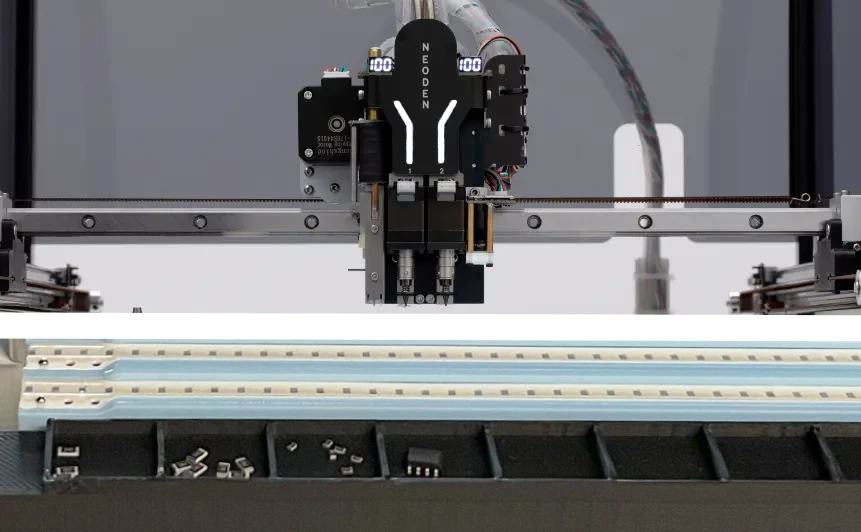

Tape, stick ve tray ile beraber bulk komponentleri de başarıyla alıp dizebilen iki uçlu dizgi kafasına sahiptir.
Komponent çeşitliliği yüksek kartları tek seferde dizmenize olanak sağlayan otomatik nozzle değişim istasyonu bulunmaktadır.
- Mükemmele yakın bir sessiz modla çalışır, bu da onu yeşil ve kirlilik içermeyen bir smd dizgi makinesi yapar.
- Vakum algılama fonksiyonu ile donatılmış bu cihazda, dizgi kafasındaki standart vakum algılama değerleri esnek bir şekilde ayarlanabilir, görsel olarak tüm bilgiler dizgi kafasında görüntülenebilir.
- Farklı görüş açılarından da görüntüleyebilmek ve kullanıcı deneyimlerini geliştirmek için cihazda yukarı ve aşağı ayarlanabilen yüksek çözünürlüklü kapasitif dokunmatik ekran bulunmaktadır.
Teknik Özellikler
|
Model
|
Neoden YY1
|
|
|---|---|---|
|
Kafa sayısı
|
2
|
|
|

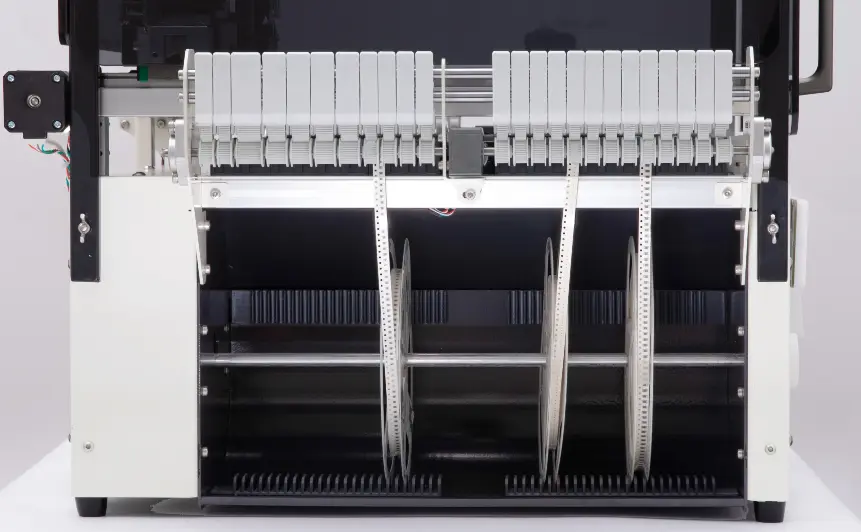

Tape reel feeder sayısı
|
52 (Hepsi 8mm)
|
|
|
Feeder ölçüleri
|
8mm/12mm/16mm/24mm
|
|
|
Esnek feeder sayısı
|
28
|
|
|
Bulk feeder sayısı
|
19
|
|
|
Nozzle Değiştirme Kapasitesi
|
3
|
|
|
Dizgi Hızı
|
Kamera Açık
|
3000cph
|
|
Kamera Kapalı
|
4000cph
|
|
|
Komponent Çeşitliliği
|
En Küçük
|
0201
|
| En Büyük
|
18x18mm
|
|
| Maksimum yükseklik
|
12mm
|
|
|
Maksimum PCB boyutu
|
249x350mm (Çift yönlü feeder), 315x350mm (Tek yönlü feeder)
|
|
|
Kafaların Dönme Açısı
|
±180°
|
|
|
Pozisyonlama Hassasiyeti
|
±0.02mm
|
|
| PCB Algılama
|
Yüksek hassasiyetli fiducial kamera
|
|
|
Elektrik Besleme
|
AC 100V-240V
|
|
|
Güç
|
50W
|
|
|
Net Ağırlık
|
35.5Kg
|
|
|
Brüt Ağırlık
|
47Kg
|
|
|
Makine Ölçüleri
|
643×554×601mm | |
|
Paket Ölçüleri
|
700×610×595mm | |
Garanti:
Türkiye desteği SMT Turkey Elektronik mühendisleri tarafından verilecektir.
