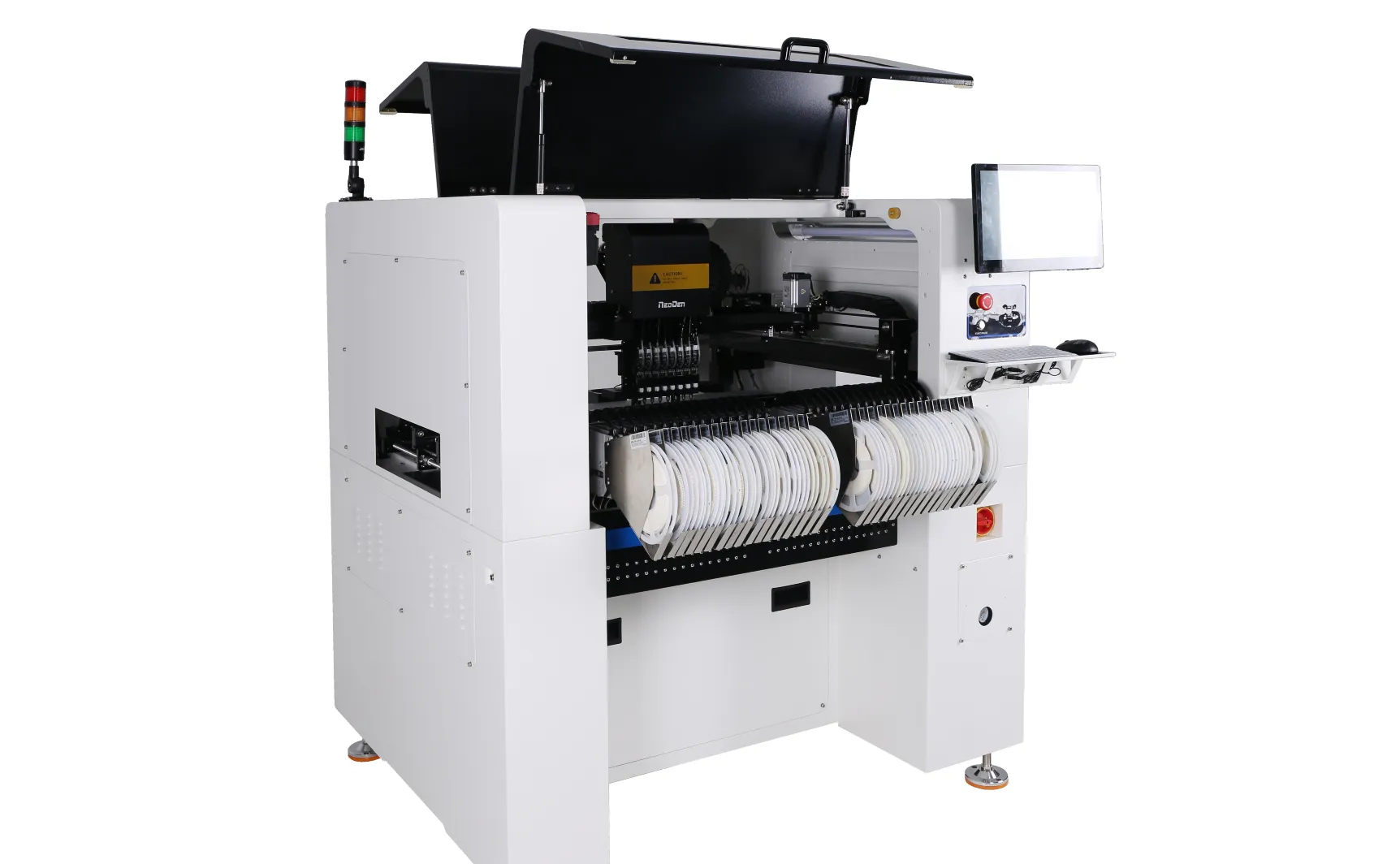

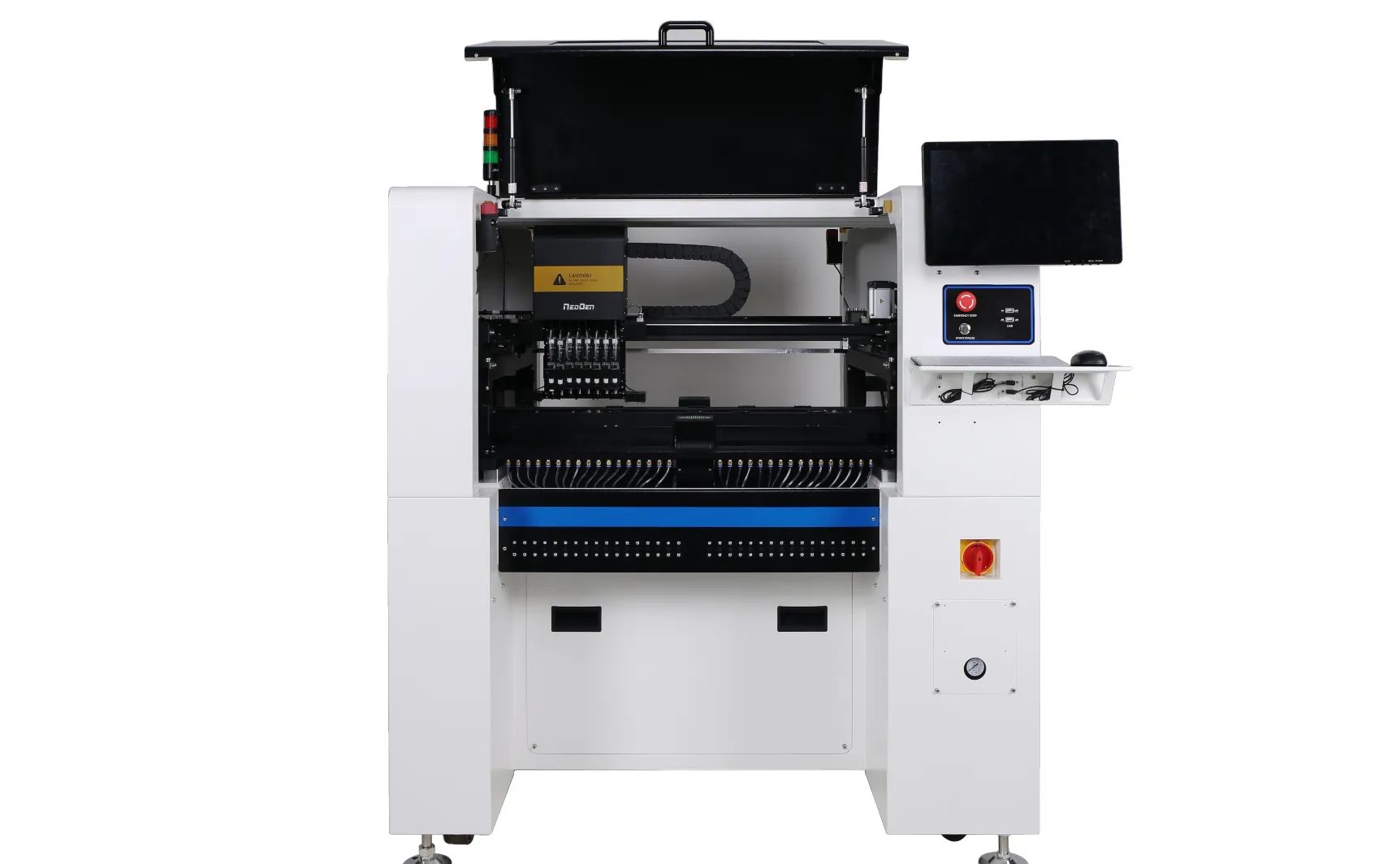

Neoden K1830 SMD DİZGİ MAKİNESİ
Neoden K1830 SMD dizgi makinesi, yeni geliştirilip piyasaya sürülen SMT seri üretimi için tasarlanmış smd dizgi makinemizdir. 8 kafa, maksimum 66 feeder kapasitesi ile yüksek hacimli PCB üretimi için mükemmel bir seçimdir.
Neoden K1830, 8 yüksek hızlı kafa ve yüksek hassasiyetli hizalama kamerasına sahip hızlı, hassas ve fonksiyonel bir SMD dizgi makinesidir.
Elektrikli ve pnömatik feeder seçenekleri sunan bu dizgi makinesi hareketli hizalama desteğiyle maksimum 16000 cph dizgi kapasitesine sahiptir.
Neoden K1830 - DETAY

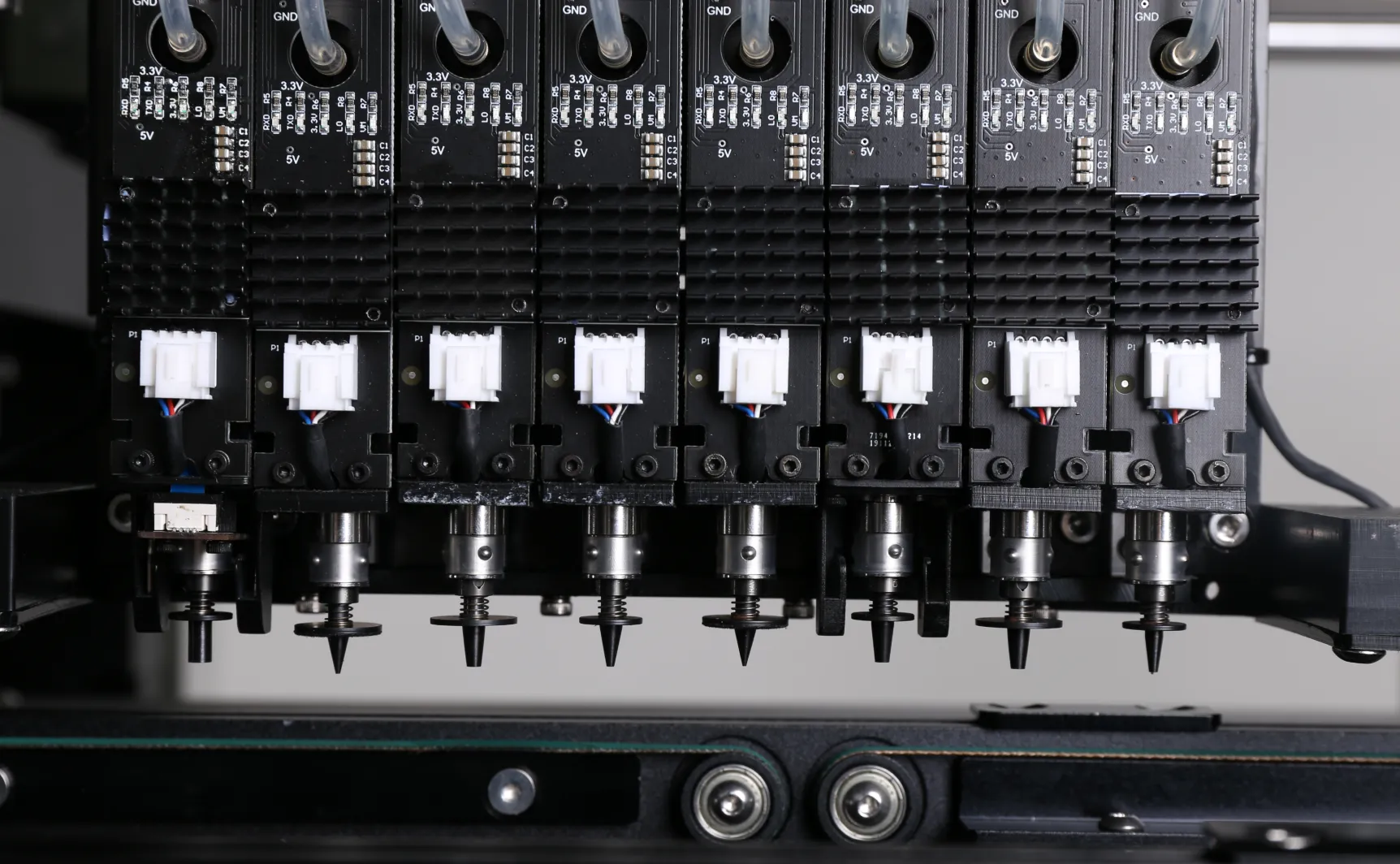

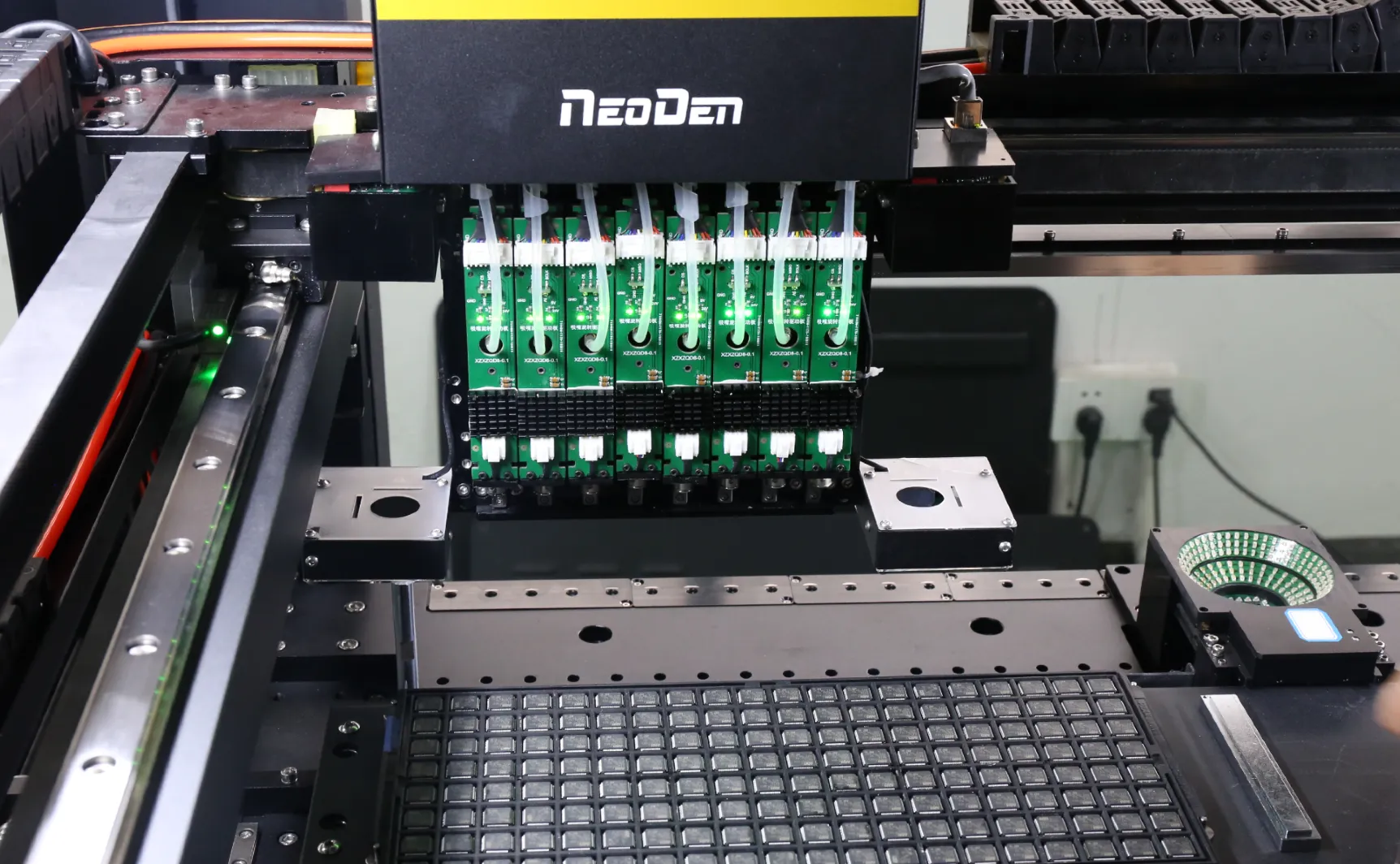

- 8 yüksek hızlı kafa (nozzle) farklı komponentlerde en iyi üretim verimliliği ve doğruluğunu sağlar.

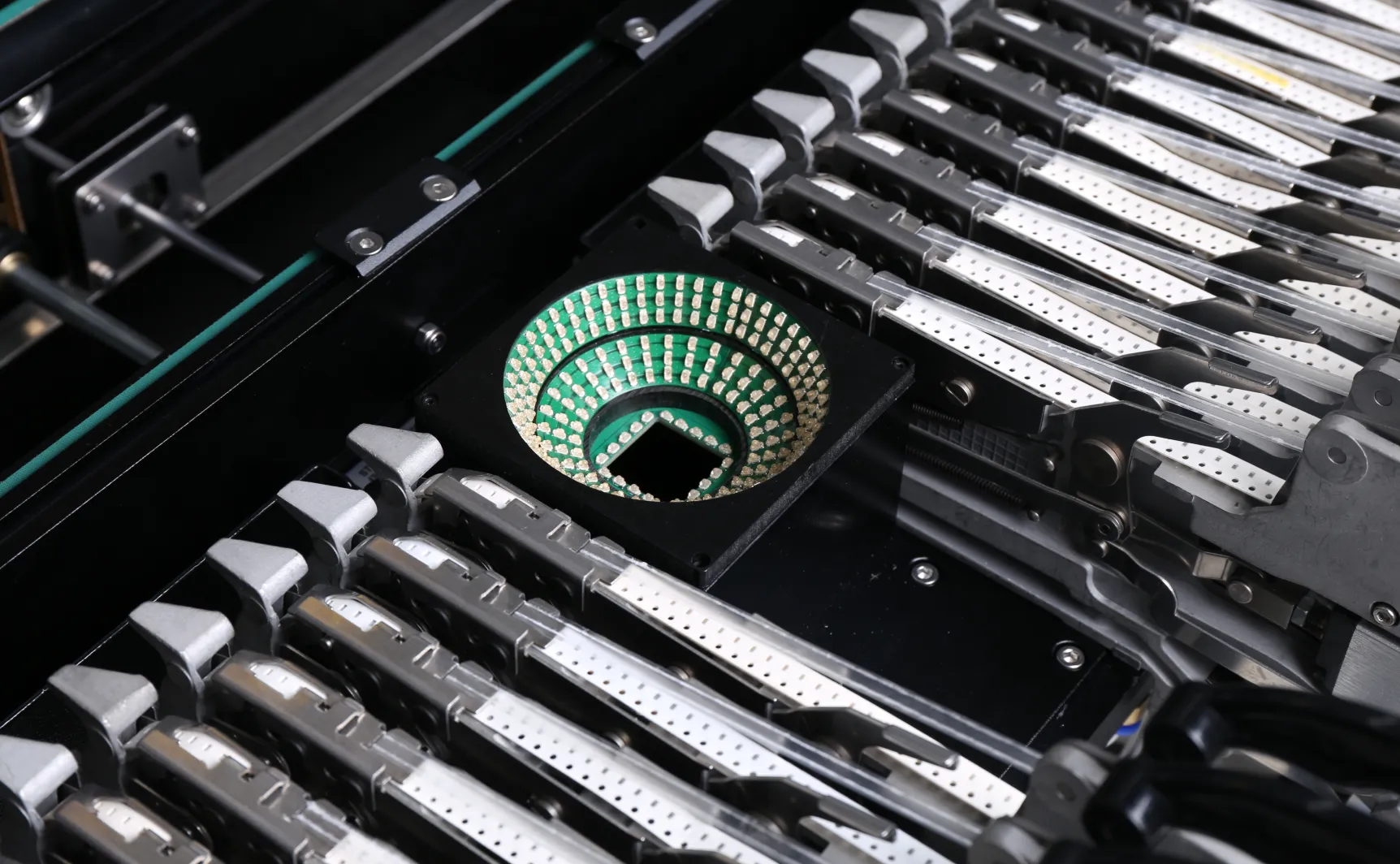

- Yüksek hassasiyetli vizyon hizalama kamerası ve hareketli kameralar ile donatılmıştır.
- Makine çeşitli sensörler ile donatılmıştır: XY ekseni için manyetik grid cetveli, nozulun yukarı-aşağı ve dönme hareketi için bağımsız sensörler, aynı seviyedeki nozul'ların taraması için sensör.
- 16000 cph (maksimum), 80000 cph (ortalama) uygulanabilir dizgi kapasitesine sahiptir.
- Kapalı döngü kontrol sistemi sayesinde yüksek hassasiyetli bir geri bildirim sistemine sahiptir.
- Tüm feederlardaki komponentlerin koordinatlarını ve alma yüksekliklerini aynı ayna tek seferde hesaplayabilmektedir.
- Çift fiducial kamera, her feeder'ın koordinatlarına erişebilmektedir.
- Dizgi Hassasiyeti: ± 0.01 mm
- Dizebildiği Komponentler: Minimum 0201, maksimum IC, BGA, QFN dizebilir
- PCB çalışma ölçüsü: 760 x 300 mm (Tek seferde), 1200 x 300 mm (Ek konveyör uzantısıyla)

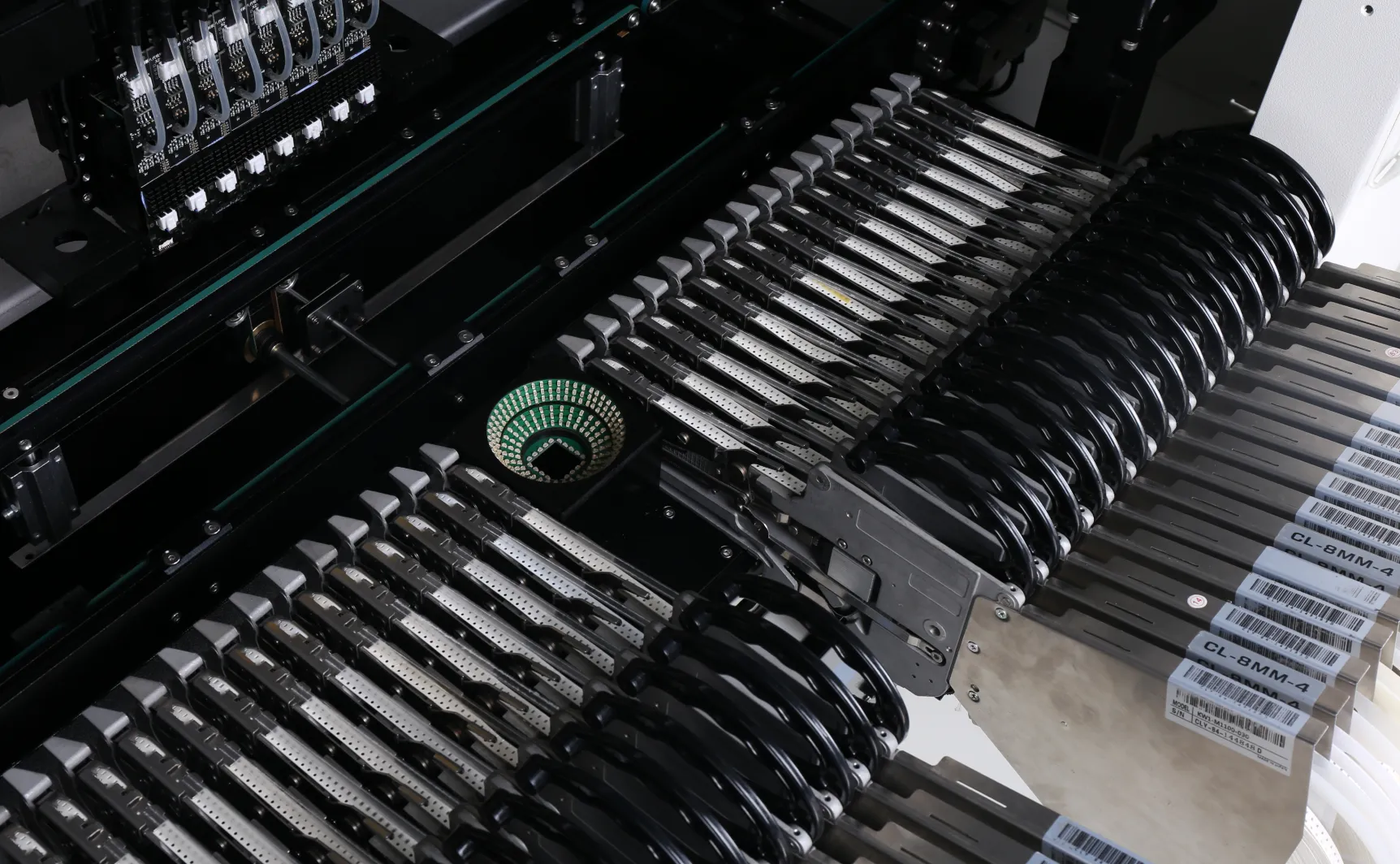

- Pnömatik ve elektrikli feeder seçeneklerini desteklemesi feeder seçiminde esnekliği sağlar.
- Feeder: Maksimum 66 adet
- Komponent alma kabiliyeti: Bant, tüp ve tray feeder üzerinden
Teknik Özellikler
|
Model
|
NeoDen K1830
|
|
|---|---|---|
|
Kafa sayısı
|
8
|
|
|
Tape reel feeder sayısı
|
66 (Maksimum)
|
|
|
Feeder ölçüleri
|
8mm/12mm/16mm/24mm/32mm/44mm, vibration feeder
|
|
|
IC tray feeder sayısı
|
10
|
|
|
Dizgi Hızı
|
Ortalama
|
7500~8500cph
|
|
Maksimum
|
16000cph
|
|
|
Komponent Çeşitliliği
|
En küçük
|
0201 (elektrikli feeder),0402 (pnömatik feeder)
|
| Dizilebilen IC seçenekleri
|
QFP, SSOP, QFN, BGA
|
|
| Maksimum yükseklik
|
18mm
|
|
|
Maksimum PCB boyutu
|
760x300mm (Tek seferde), 1200x300mm (Ek konveyör uzantısıyla)
|
|
|
Kafaların Dönme Açısı
|
0-360°
|
|
|
Pozisyonlama Hassasiyeti
|
±0.01mm
|
|
|
Basınçlı hava kaynağı
|
0.6MPa
|
|
|
Kamera sistemi
|
Komponent Algılama
|
Digital flying vision
|
| PCB Algılama
|
Yüksek hassasiyetli fiducial kamera
|
|
|
Konveyör bağlantı arayüzü
|
Mevcut. Hat olarak konveyörlere bağlanabilir.
|
|
|
İşletim sistemi
|
Windows üzerinde çalışan Neoden' in kendi dizaynı program
|
|
|
Monitör
|
Mevcut
|
|
|
Elektrik Besleme
|
220V / 50Hz
|
|
|
Güç
|
500W
|
|
|
Net Ağırlık
|
280Kg
|
|
|
Brüt Ağırlık
|
360Kg
|
|
|
Makine Ölçüleri
|
1288×1062×1291mm (Uyarı lambası hariç) | |
|
Paket Ölçüleri
|
1420×1220×1665mm | |
Garanti:
Türkiye desteği SMT Turkey Elektronik mühendisleri tarafından verilecektir.
