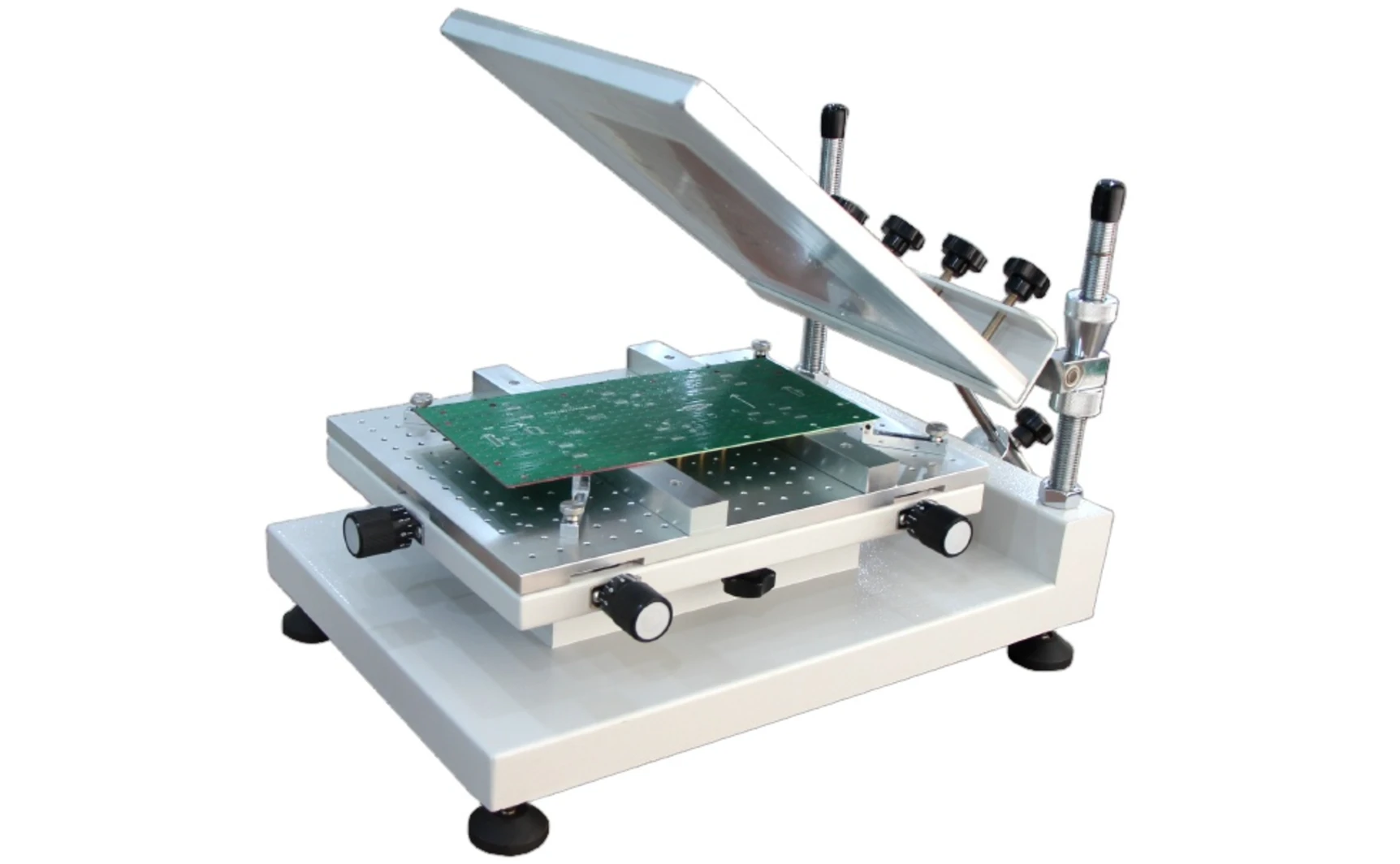

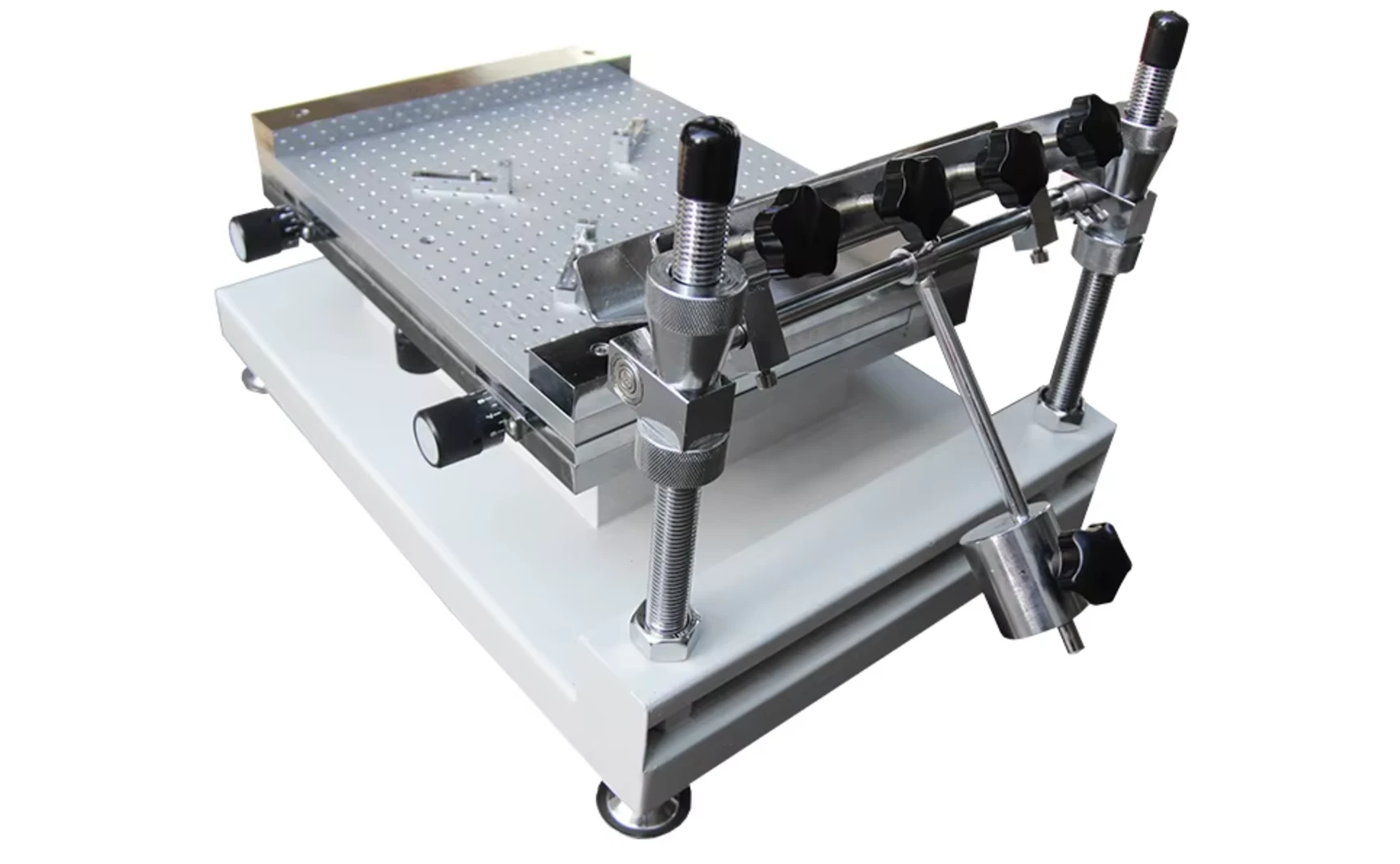

ZB3040H ÇERÇEVELİ MANUEL KREM LEHİM BASKI MAKİNESİ
ZB3040H modeli, özellikle tek veya çift taraflı devre kartı (PCB) lehim pastası veya kırmızı tutkal baskı gereksinimleri için tasarlanmış yüksek hassasiyetli bir manuel krem lehim baskı makinesidir.
Esnek konumlandırma, yüksek tekrarlama hassasiyeti ve kolay kullanım özellikleri sayesinde SMT üretim süreçlerinizde güvenilir bir çözüm sunar.

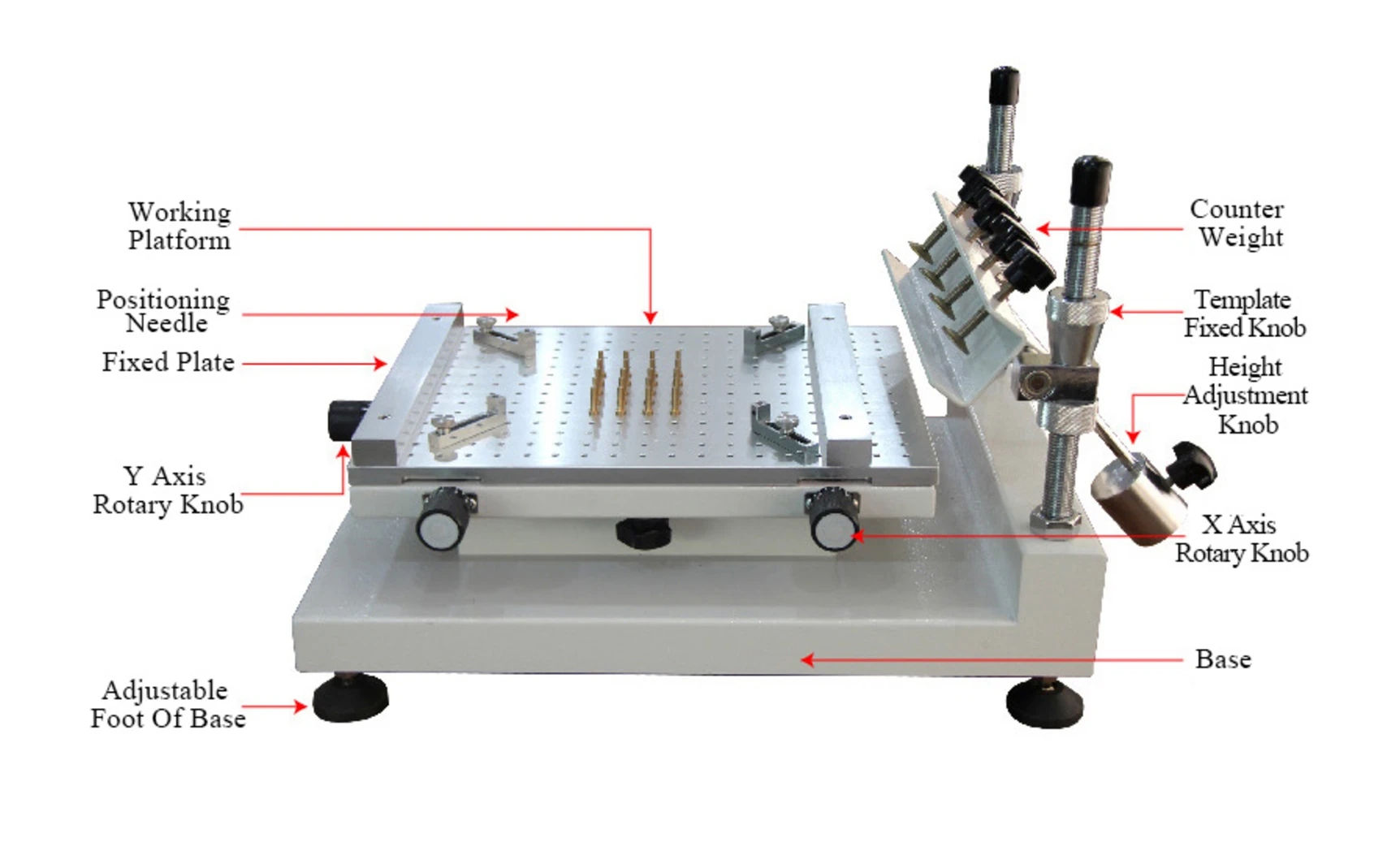

Temel Özellikler
- Çift Taraflı PCB Desteği: Evrensel petekli plaka, hareketli yüksük ve hareketli destek bloğu ile çift taraflı PCB'lerin kolay ve esnek bir şekilde konumlandırılmasını sağlar.
- Sağlam ve Dayanıklı Yapı: Taban, kalın plaka ve sağlam kaynak kullanılarak üretilmiş olup, uzun ömürlü ve aşınmaya dayanıklıdır.
- Yüksek Tekrarlama Hassasiyeti: Devre kartı konumlandırması, konumlandırma iğnesi, sabit çubuk ve sabit plaka kullanılarak yapılır, bu da uygun hareket ve tekrarlanan işlemlerde doğruluk sağlar.
- Hassas Şablon (Stencil) Ayarı: Baskı platformunda, ince ayar ve X ve Y eksenlerinde düzeltme sağlayan kalıp hazırlık modu bulunur, bu da hızlı ve kullanışlıdır.
- PCB Kalınlık Kontrolü: Çelik ağ (stencil) desteği, spiral vida kullanarak yukarı ve aşağı ayarlanabilir, bu da PCB kalınlığını ve basılacak lehim pastası miktarını kontrol etmede kolaylık sağlar.
- Güvenli Baskı Plakası Sabitleme: Baskı vidası plakası, baskı plakalı dört adet döner topuz ile sabitlenir.
Teknik Özellikler
|
ZB3040H |
|---|---|
|
300×400(mm) |
|
250×400(mm) |
|
370×470(mm) |
|
Manuel Kontrol |
|
0–80(mm) |
|
10mm |
|
220mm |
|
±0.01mm |
|
Şekil veya Referans Deliği |
|
540×370×380(mm) |
|
21.15kg |
|
22.075kg |
|
610×450×220(mm) |
