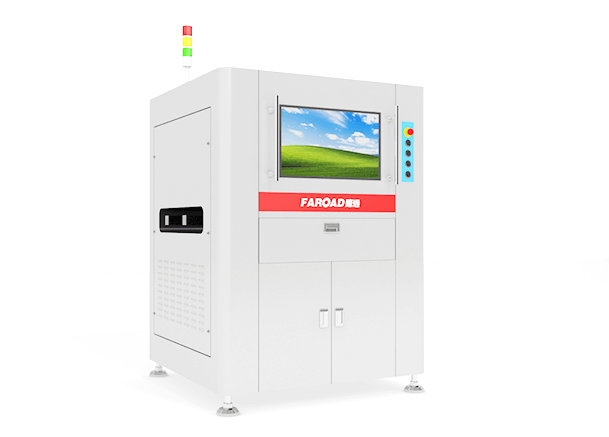

Faroad AOI OPTİK KONTROL SİSTEMİ

Faroad AOI - DETAY

  • Test Öğesi: CHIP bileşen gövdesi, CHIP bileşenleri lehim bağlantıları, karakterler, DIP lehim bağlantıları, FPCB
  • Minimum Komponent: 0201, Pitch=0.3mm
  • Algılama Yöntemi: Algoritma parametre hata ayıklama, makine öğrenimi
  • Kamera: GiGE Vision (Gigabit Ethernet Arayüzü), Piksel: 2592 * 1944 (5 milyon)

Teknik Özellikler

Model
Faroad AOI
Telesentrik Mercek
0.14X
Çözünürlük
15μm
Görüş Alanı (FOV)
37.5mmX28.5mm
Tarama Hızı
3300mm2/sn
PCB Kalınlığı
0.3-10mm (Eğrilik < 5mm)
Komponent Yüksekliği
Üst
50mm
Alt
100mm
Sürücü Ekipmanları
Servo motor, ball screw, linear slide
Hareket Hızı
600mm/sn (maks.)
Konumlandırma Hassasiyeti
< 8μm (kalibrasyondan sonra)
PCB Boyutu
350mmX300mm
Elektrik Besleme
AC 220V / 50Hz / 1800W
Makine Ölçüsü
1150 x 985 x 1525 mm
Ağırlık
650 KG
