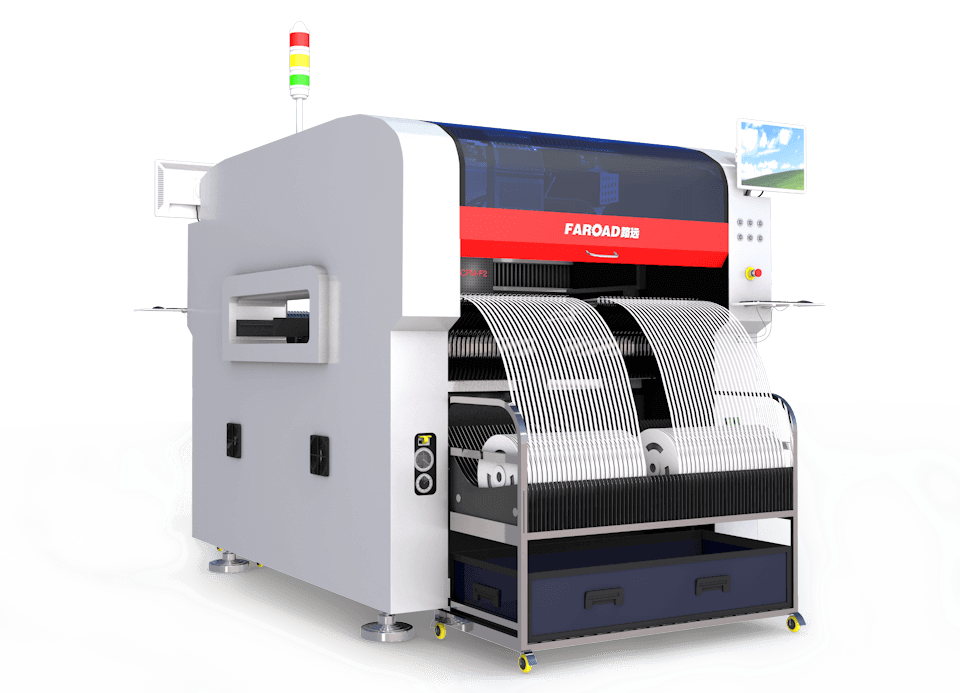

Faroad CPM-II ÇOK FONKSİYONLU SMD DİZGİ MAKİNESİ
Faroad CPM-II - DETAY
- Faroad, kullanıcıları için stabil ve güvenilir performans sunabilmek için son teknolojiye sahip markaların parçaları ile donatılmıştır.
- Yüksek doğruluk ve düşük aşınma oranlarına sahip Japon Sanyo marka lineer motorlar ile donatılmıştır.
- Alman Basler marka endüstriyel lineer taramalı kameralar, yanlış zamanlama veya duraksamaya sebep olmadan yüksek hassasiyetli komponent algılamaya sahiptir.
- Yüksek hassasiyetli termal dengeleme sistemi gerçek zamanlı olarak yerleştirme hassasiyetini izleyebilir ve yerleşimi otomatik olarak değiştirebilir.
- Otomatik nozul değişimi sayesinde komponent çeşitliliğine uyumlu nozul konfigürayonları sunar.
- Elektrikli feeder kullanımı komponentleri besleme işleminde daha yüksek doğruluğa sahiptir. Ayrıca kararsız durumlarda gereksiz komponent israfına engel olur.
Ana Özellikler
Yüksek Kaliteli Kamera Sistemi:
Alman Basler markasının profesyonel lineer taramalı kamerası, sarsıntılara dayanıklıdır ve yüksek kalitede komponent algılamayı garanti eder. Kameranın etrafına dizili OSRAM tarafından geliştirilen halka şeklinde aydınlatma ile yüksek istikrarlı performans sağlar.
Alman Basler markasının profesyonel lineer taramalı kamerası, sarsıntılara dayanıklıdır ve yüksek kalitede komponent algılamayı garanti eder. Kameranın etrafına dizili OSRAM tarafından geliştirilen halka şeklinde aydınlatma ile yüksek istikrarlı performans sağlar.
Yüksek Hassasiyetli Hareket Sistemi:
Japon IKO marka kayış sayesinde Z-ekseninde yukarı aşağı hareketi, yüksek hassasiyet ve yüksek doğrulukla gerçekleşmektedir. Ayrıca IKO top yiv, R-ekseninde açısal dönüş hareketini yüksek doğrulukla gerçekleştirmektedir. X-Y ekseninde kullanılan Japon THK marka kayışlar, uzun servis sürelerinin yanında dizgi makinesine yüksek sağlamlık, enerji tasarrufu ve yüksek hız katar.
Japon IKO marka kayış sayesinde Z-ekseninde yukarı aşağı hareketi, yüksek hassasiyet ve yüksek doğrulukla gerçekleşmektedir. Ayrıca IKO top yiv, R-ekseninde açısal dönüş hareketini yüksek doğrulukla gerçekleştirmektedir. X-Y ekseninde kullanılan Japon THK marka kayışlar, uzun servis sürelerinin yanında dizgi makinesine yüksek sağlamlık, enerji tasarrufu ve yüksek hız katar.
Güçlü ve Esnek Feeder Seçenekleri:
Çift feeder istasyonu seçeneği ile birlikte maksimum 84 feeder yuvası, çok geniş çeşitlilikte komponent dizgi ihtiyaçlarını rahatça karşılamaktadır. Ayrıca tray ve titreşimli feeder destekleri de mevcuttur.
Çift feeder istasyonu seçeneği ile birlikte maksimum 84 feeder yuvası, çok geniş çeşitlilikte komponent dizgi ihtiyaçlarını rahatça karşılamaktadır. Ayrıca tray ve titreşimli feeder destekleri de mevcuttur.
Güvenilir Makine Hareket Kontrol Sistemi:
Uzun ömürlü kullanım ve makine için kolay bakım imkanı sağlayan Z ekseni için bağımsız sürücü paneli. X-Y ekseninde kullanılan Japon Sanyo lineer motor, yalnızca smd dizgi makinesinde kullanılır ve yüksek makine performansı sağlar. Hem X ekseni hem de Y eksenindeki Renishaw ızgara cetveli, yüksek hassasiyetli konum geri bildirimini geliştirir ve düşük titreşim, mükemmel sinyal kararlılığı ve uzun vadeli güvenilirlik ile sınıfında lider doğruluk sağlar.
Uzun ömürlü kullanım ve makine için kolay bakım imkanı sağlayan Z ekseni için bağımsız sürücü paneli. X-Y ekseninde kullanılan Japon Sanyo lineer motor, yalnızca smd dizgi makinesinde kullanılır ve yüksek makine performansı sağlar. Hem X ekseni hem de Y eksenindeki Renishaw ızgara cetveli, yüksek hassasiyetli konum geri bildirimini geliştirir ve düşük titreşim, mükemmel sinyal kararlılığı ve uzun vadeli güvenilirlik ile sınıfında lider doğruluk sağlar.
Konveyör Sistemi:
Yüksek doğrulukta sonuç elde edebilmek için PCB kenarlarındaki komponentleri de dizebilen esnek sisteme sahiptir. Konveyör uzatması mevcuttur, makine 1.2 metre kartı destekleyebilir.
Yüksek doğrulukta sonuç elde edebilmek için PCB kenarlarındaki komponentleri de dizebilen esnek sisteme sahiptir. Konveyör uzatması mevcuttur, makine 1.2 metre kartı destekleyebilir.
Yüksek Hassasiyetli Kalibrasyon Sistemi:
Hatasız ama basit kalibrasyon işlemi ve cihaz için tasarlanmış yazılım ile birlikte dizgi kafasında yüksek hassasiyetli kalibrasyon gerçekleşir.
Hatasız ama basit kalibrasyon işlemi ve cihaz için tasarlanmış yazılım ile birlikte dizgi kafasında yüksek hassasiyetli kalibrasyon gerçekleşir.
Teknik Özellikler
|
Model
|
Faroad CPM-II
|
|
|---|---|---|
|
Kafa sayısı
|
8
|
|
|
Dizgi Hızı
|
28.000cph
|
|
|
Tape reel feeder sayısı
|
42 veya 84 (Opsiyonel) (Eğer hepsi 8mm ise)
|
|
|
Feeder ölçüleri
|
8mm ~ 56mm
|
|
|
IC tray feeder
|
Mevcut
|
|
|
Komponent Çeşitliliği
|
En küçük
|
0201
|
| En büyük
|
IC 40*40mm (fine-pitch >=0.4mm), LED, diode, triode, BGA, tack switch vs.
|
|
| Maksimum yükseklik
|
10mm
|
|
|
Maksimum PCB boyutu
|
410x1200mm
|
|
|
Kafaların Dönme Açısı
|
±180°
|
|
|
Pozisyonlama Hassasiyeti
|
±0.05mm
|
|
|
Elektrik Besleme
|
AC 380 / 420 / 480V
|
|
|
Hava Basıncı
|
0.5~0.8 Mpa
|
|
|
Makine Ölçüsü
|
1380 x 1800 x 1550 mm
|
|
|
Ağırlık
|
1850 KG
|
|
