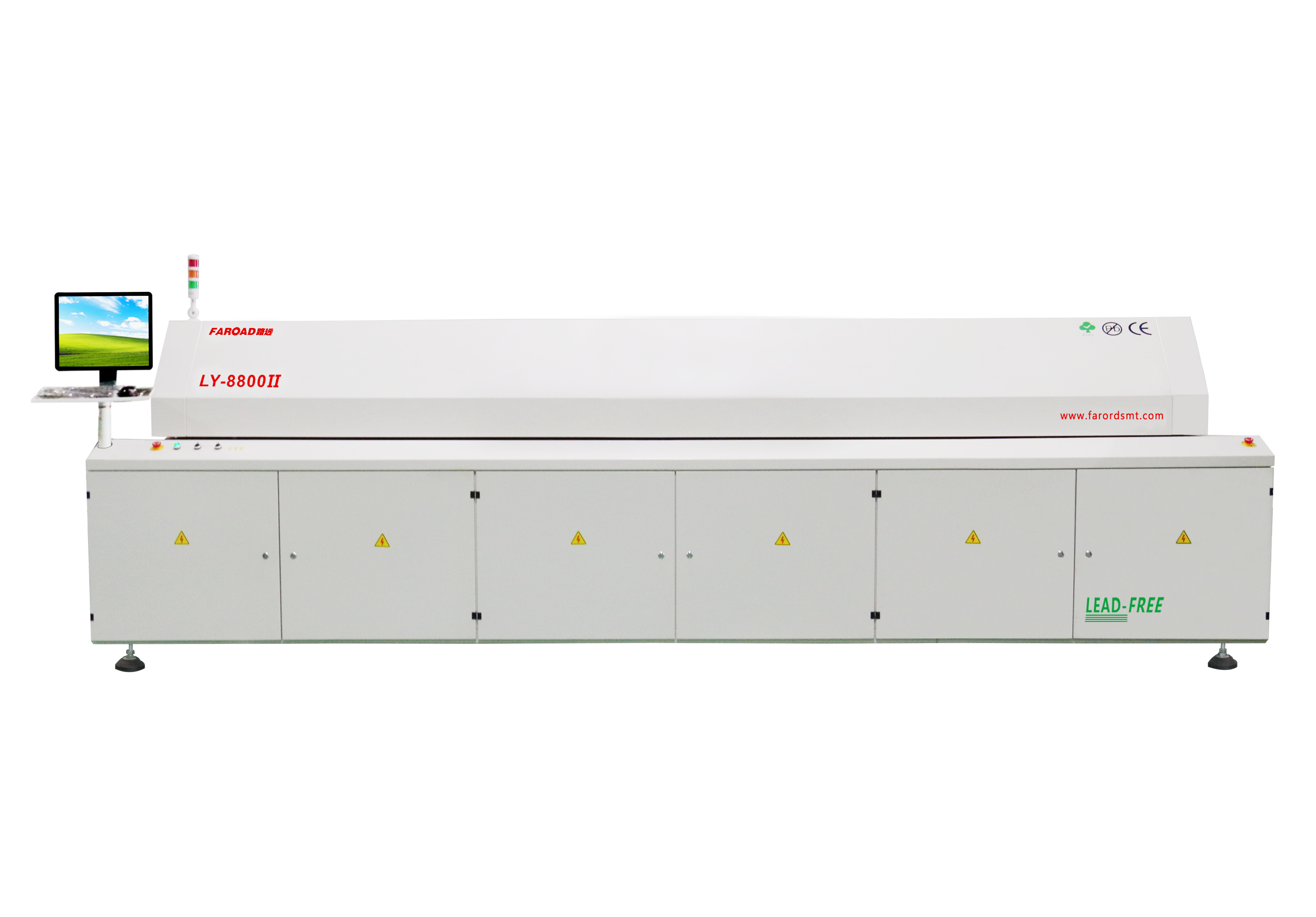

Faroad LY-8800II REFLOW FIRIN

Faroad LY-8800II - DETAY

  • 8 adet ısıtma alanı ve 3110mm ısıtma uzunluğu ile orta ölçekli üretim için ideal büyüklük
  • Geçilmesi zor fiyat performans oranı ve düşük üretim maliyetiyle mükemmel sonuç
  • Eşleşen arabilirimlerle inline entegrasyon avantajı
  • Konveksiyonel tam sıcak hava kullanılan ısınma alanları mükemmel lehimleme sağlar
  • Fırının giriş ve çıkışındaki fluks kontrol sistemi, minimum bakım ihtiyacı gerektirir

Ana Özellikler

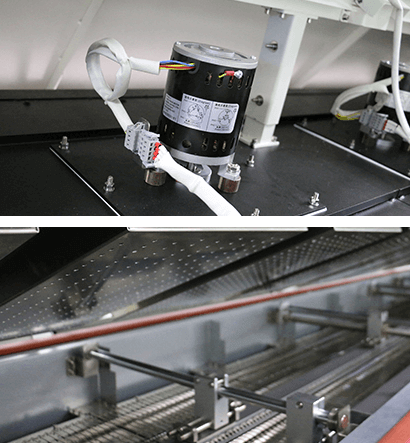

Mükemmel Termal Konveksiyon Sistemi:

  • Verimli güç ve ısı yönetim sistemi

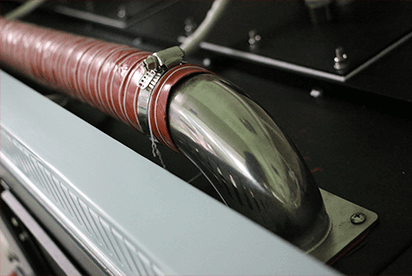

  • 150W yüksek kalitede sıcak hava motoru, geniş havalandırma fanları ve yüksek verimlilikte ısıtma boruları enerji tüketiminde tasarruf sağlar
  • 320 °C ısınma kapasitesine sahip ısınma alanı kontrol üniteleri ±1°C hassasiyete sahiptir

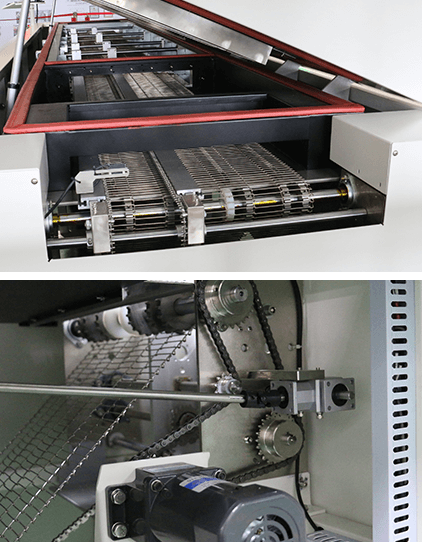

Güvenilir Konveyör Sistemi:

  • Deformasyon ve korozyona dayanıklı sert film ve oksidasyona karşı alüminyum alaşım ile üretilmiş ray sisteme sahiptir.
  • Konveyör genişliği ayarlama ve taşıma sistemi için tasarlanan özel yapı sayesinde PCB'ler güvenli taşınır.
  • Elektrikli ve manuel konveyör genişliği ayarlamanın yanında acil durumlar için manuel ray taşıma kontrol sistemi de mevcuttur. Bu sayede fırının aniden durması durumunda içerisindeki kartlar yanmadan konveyör manuel olarak hareket ettirilebilir.
Güçlü Soğutma Alanı:

Ayarlanabilir konveksiyon hızına göre istenilen soğuma grafiğine ulaşabilen alt ve üst zonlardan oluşan soğutma alanı. Hava soğutma sistemi haricinde opsiyonel olarak su soğutma sistemi mevcuttur.

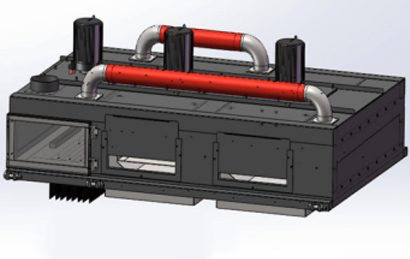

Fluks Toplama Sistemi:

  • Çok aşamalı fluks filtreleme sistemi sayesinde fluks buharı yüksek verimlilikle reflow alanından toplanır.
  • Cihazı durdurmadan online bakım imkanı.
  • Fluks ayrı bir bölmede toplanarak fırın tünelinin temiz kalmasını sağlar ve temizleme için zaman harcamanıza gerek kalmaz.
Cihaz Kontrol Sistemi:

  • PC ve PLC elektrik kontrol sistemi cihazın stabil çalışmasını sağlar.
  • Windows işletim sistemi üzerinden çalışan bir yazılımı mevcuttur.
  • Fırın içi sıcaklığının anlık verileri kaydedilip ekranda görüntülenmektedir.
  • Kullanım kılavuzunun elektronik versiyonu cihazın üzerindeki PC içerisinde mevcuttur.

Teknik Özellikler

Model
Faroad LY-8800-II
Isıtma Alanı
8 adet Üst / 8 adet Alt
Isıtma Alanı Uzunluğu
3110mm
Soğutma Alanı
2 adet (Soğuk Hava İç Dolaşımı)
Soğutma Yöntemi
Hava ile Soğutma
PCB Taşıma Yöntemi
Chain + Mesh
PCB Genişliği
400mm
PCB Yüksekliği
Üst
30mm
Alt
25mm
Konveyör Hızı
300~2000mm/dk
Sıcaklık Kontrol Aralığı
Oda Sıcaklığı ~ 300°C
Güç Kaynağı
3 Faz 380V 50/60Hz
Isınma için Gerekli Güç
30KW
Güç Tüketimi
10KW
Isınma Süresi
30dk
Makine Ölçüsü
5378 x 1320 x 1490 mm
Ağırlık
2300 KG


Benzer Ürünler

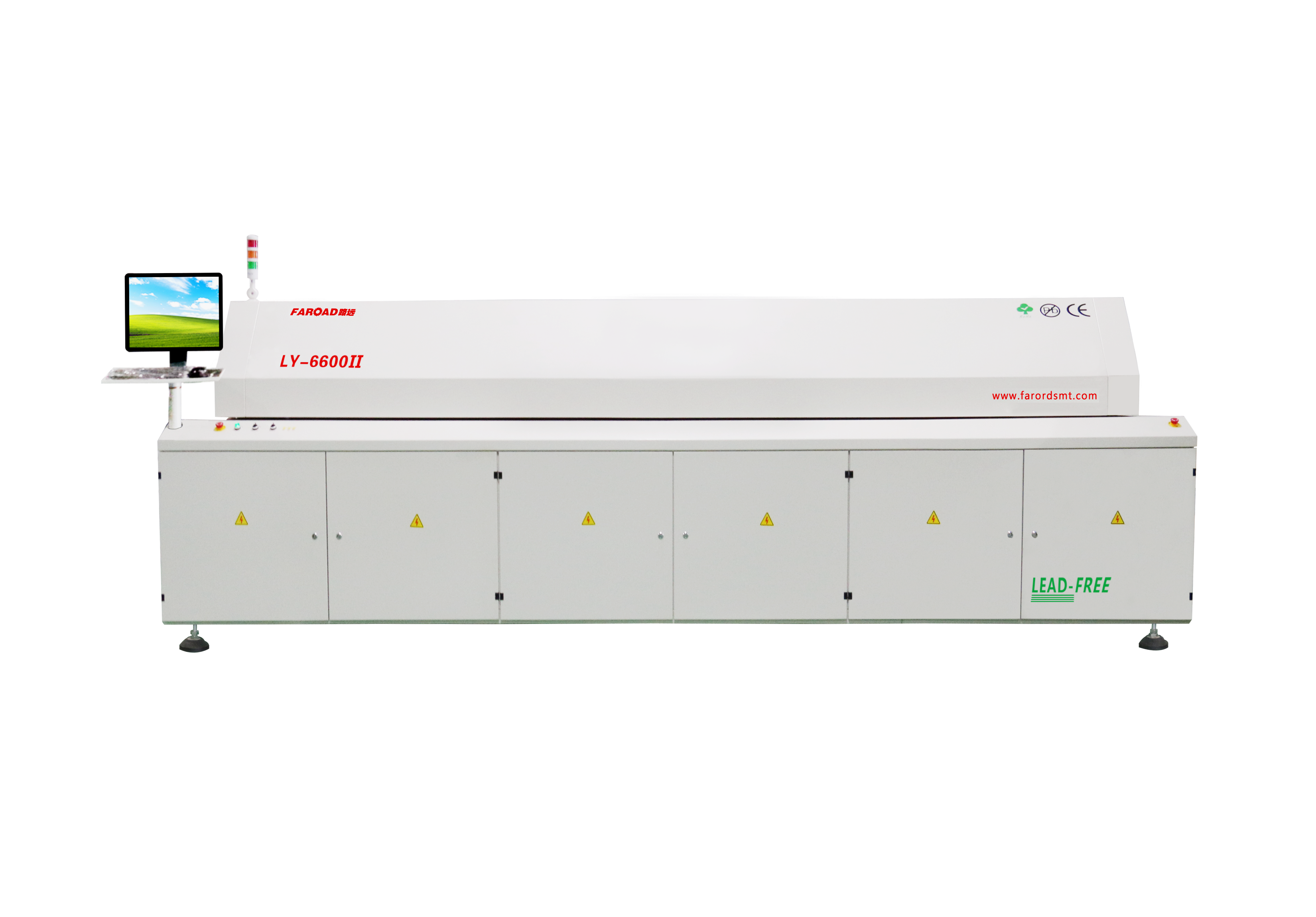

Faroad LY-6600II Reflow Fırın
Faroad LY-6600II Reflow Fırın

Detay

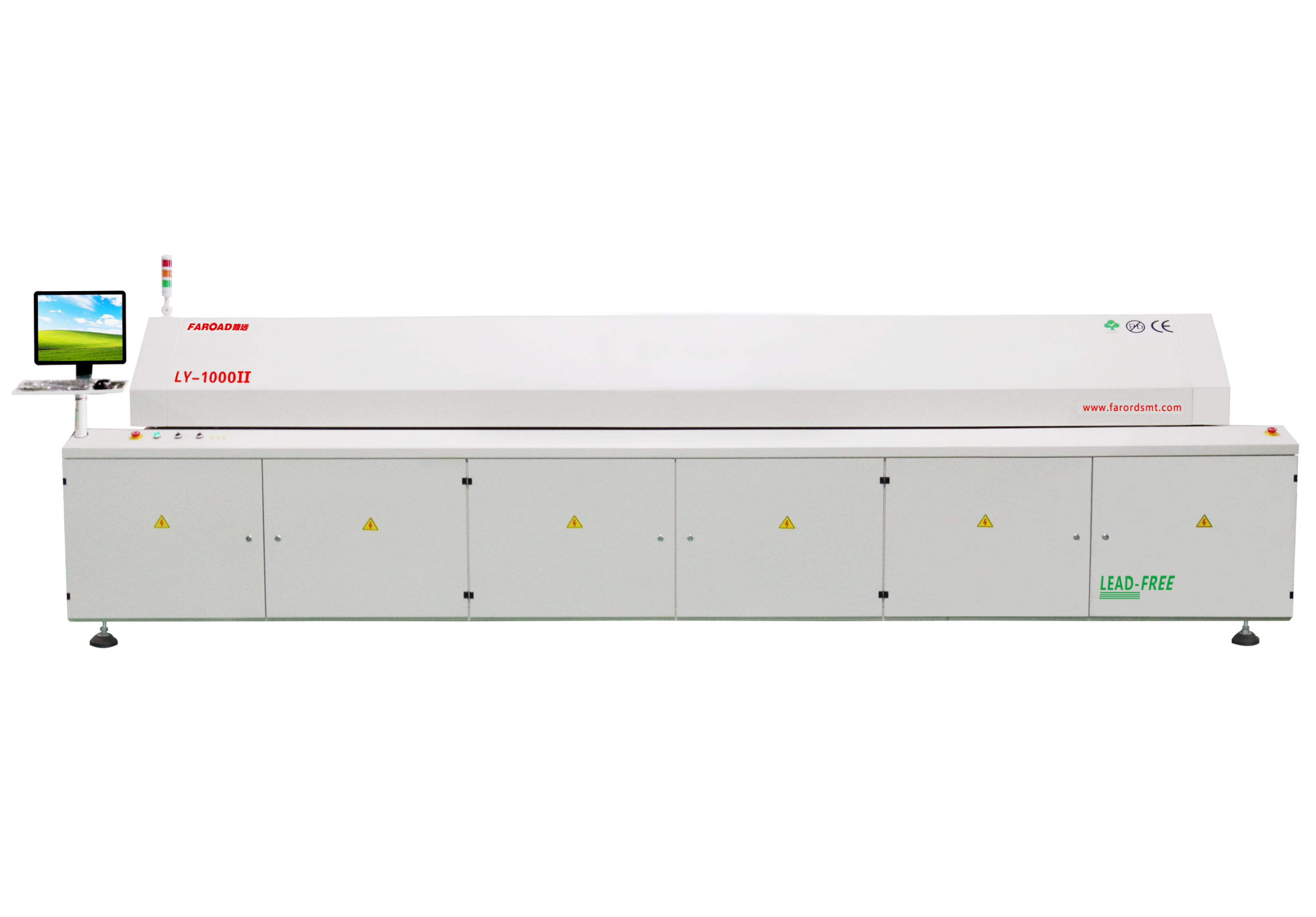

Faroad LY-1000II Reflow Fırın
