Faroad SP500 TAM OTOMATİK KREM LEHİM BASKI MAKİNESİ
Faroad SP500 - DETAY
- İki boyutlu krem lehim kontrolü ve SPC analizi yapılabilmektedir.
- Özelleştirilmiş yüksek sağlamlıkta UVW ve Z ekseninde hareket sağlayan ters üçgen ayarlama platformuyla birleştirilmiş modüler tahrik mekanizması, PCB ve PIN'in farklı kalınlıkta otomatik yükseklik ayarını garanti eder.
- Otomatik Temizleme Sistemi: Cihaz yüksek güçte hava üfleme ve Venturi vakumlama özelliğine sahiptir. Islak , kuru ve vakumlu temizleme seçenekleri kullanılabilir.
- Yeni optik sistem: Homojen dağılmış halka şeklinde yüksek parlaklıklı koaksiyel ışık kaynağı ile birlikte parlaklığın limitsiz ayarı ile çeşitli türde fiducial'ların net algılanmasını sağlar.
Ana Özellikler

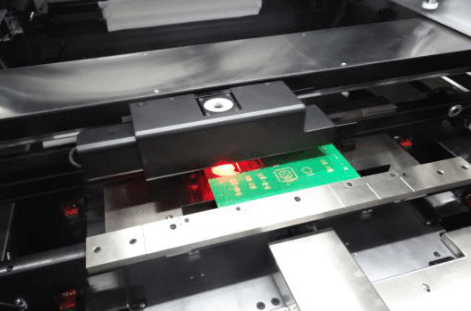

Görüntüleme Sistemi:
Gelişmiş yukarı / aşağı yönlü görüntüleme sistemi, kontrol edilebilir ve ayarlı aydınlatma, yüksek hızlı hareketli kamera merceği, PCB ve şablon için hassas hizalama ve ± 0,025 mm baskı hassasiyeti sağlar.
Düzgün aydınlatma ve mükemmel görüntü toplama ile dört yönlü ayarlanabilir ışık kaynağı, çeşitli fiducial nokta türlerini algılamada başarı sağlar. Kalay, altın kaplama, sprey kalay, FPC ve farklı renkteki diğer PCB'ler ile uyumludur.
Gelişmiş yukarı / aşağı yönlü görüntüleme sistemi, kontrol edilebilir ve ayarlı aydınlatma, yüksek hızlı hareketli kamera merceği, PCB ve şablon için hassas hizalama ve ± 0,025 mm baskı hassasiyeti sağlar.
Düzgün aydınlatma ve mükemmel görüntü toplama ile dört yönlü ayarlanabilir ışık kaynağı, çeşitli fiducial nokta türlerini algılamada başarı sağlar. Kalay, altın kaplama, sprey kalay, FPC ve farklı renkteki diğer PCB'ler ile uyumludur.

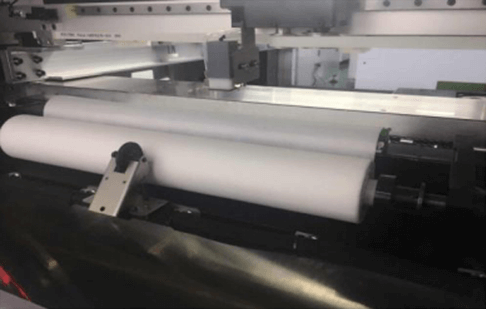

Elek (Stencil) Temizleme Sistemi:
Kartın alt kısmı manuel veya otomatik olarak temizlenebilir. Kartın alt kısmı için temizleme fonksiyonu otomatiktir ve herhangi bir müdahaleye gerek yoktur. Kuru, ıslak veya vakumlu temizliği kontrol etmek için programlanabilir. Temizleme zaman aralığı isteğe bağlı ayarlanabilir. Kart deliklerindeki lehim pastasını tamamen temizlerken yüksek kaliteli baskıyı garanti eder.
Kartın alt kısmı manuel veya otomatik olarak temizlenebilir. Kartın alt kısmı için temizleme fonksiyonu otomatiktir ve herhangi bir müdahaleye gerek yoktur. Kuru, ıslak veya vakumlu temizliği kontrol etmek için programlanabilir. Temizleme zaman aralığı isteğe bağlı ayarlanabilir. Kart deliklerindeki lehim pastasını tamamen temizlerken yüksek kaliteli baskıyı garanti eder.

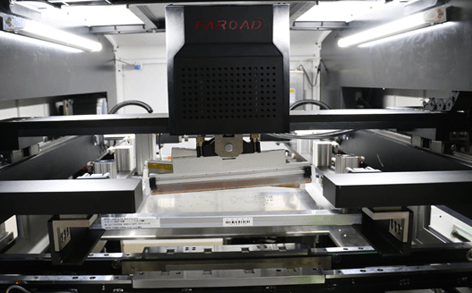

Akıllı Kazıyıcı Sistemi:
Yüksek sağlamlığa sahip yapıda özel olarak tasarlanmış askıya alınmış baskı kafası. Kazıyıcı basıncı, hızı ve hareketi, baskının eşitliğini ve stabilitesini koruyabilen bilgisayar tarafından kontrol edilir. Ayrıca, kazıyıcı kirişin yapısı hafif ve iyi biçimlendirilmiştir.
Hem tek taraflı hem çift taraflı PCB kartına baskı için uygundur.
Yüksek sağlamlığa sahip yapıda özel olarak tasarlanmış askıya alınmış baskı kafası. Kazıyıcı basıncı, hızı ve hareketi, baskının eşitliğini ve stabilitesini koruyabilen bilgisayar tarafından kontrol edilir. Ayrıca, kazıyıcı kirişin yapısı hafif ve iyi biçimlendirilmiştir.
Hem tek taraflı hem çift taraflı PCB kartına baskı için uygundur.

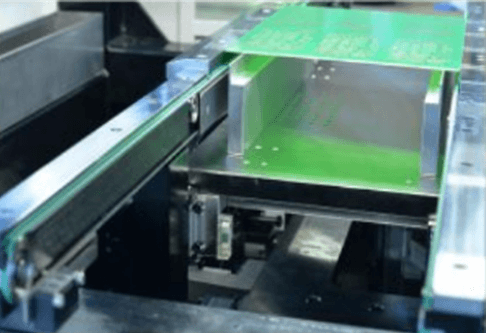

Çok Fonksiyonlu PCB Taşıma:
Cihaz, çeşitli boyut ve kalınlıktaki PCB kartlarını otomatik olarak konumlandırabilir ve alabilir. PCB deformasyonunu etkili bir şekilde önleyebilen ve tüm yüzeyde eşit oranda baskı yapabilen hareketli manyetik yüksük, vakum platformu ve vakum bölmesine sahiptir.
Basit ve güvenilir PCB konumlandırma sistemi: PCB kartı kalınlığına duyarlı, yazılımla ayarlanabilir esnek yan basınç ve manyetik destek cihazı.
Cihaz, çeşitli boyut ve kalınlıktaki PCB kartlarını otomatik olarak konumlandırabilir ve alabilir. PCB deformasyonunu etkili bir şekilde önleyebilen ve tüm yüzeyde eşit oranda baskı yapabilen hareketli manyetik yüksük, vakum platformu ve vakum bölmesine sahiptir.
Basit ve güvenilir PCB konumlandırma sistemi: PCB kartı kalınlığına duyarlı, yazılımla ayarlanabilir esnek yan basınç ve manyetik destek cihazı.

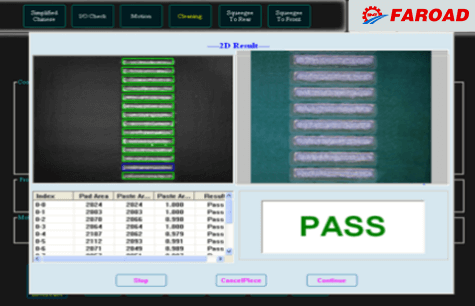

Mükemmel İki Boyutlu Kontrol:
İki boyutlu krem lehim baskı kalitesi kontrol ve analiz fonksiyonu çeşitli baskı kusurlarını (ofset, yetersiz lehim pastası, eksik baskı ve krem lehim köprüleme vb. gibi) hızlı bir şekilde kontrol edebilir. Baskı performansını kontrol ederek sorunsuz baskı kalitesini garanti eder.
İki boyutlu krem lehim baskı kalitesi kontrol ve analiz fonksiyonu çeşitli baskı kusurlarını (ofset, yetersiz lehim pastası, eksik baskı ve krem lehim köprüleme vb. gibi) hızlı bir şekilde kontrol edebilir. Baskı performansını kontrol ederek sorunsuz baskı kalitesini garanti eder.

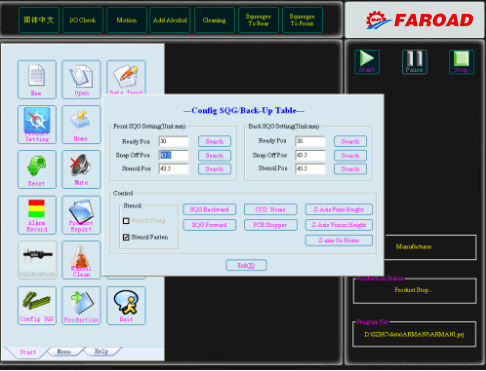

Elektronik Kontrol Sistemi:
Anlaşılır kullanıcı ile makine etkileşim ortamı, basit kullanım. Öğrenmesi ve kullanması kolaydır. 0,3 mm aralıklı padlere mükemmel şekilde basabilir.
Anlaşılır kullanıcı ile makine etkileşim ortamı, basit kullanım. Öğrenmesi ve kullanması kolaydır. 0,3 mm aralıklı padlere mükemmel şekilde basabilir.
Teknik Özellikler
|
Model
|
Faroad SP500
|
|
|---|---|---|
|
PCB Büyüklüğü
|
Minimum
|
50mm X 50mm
|
| Maksimum
|
450mm X 350mm
|
|
|
PCB Kalınlığı
|
0.6mm~14mm
|
|
|
Transfer Hızı
|
1500mm/sn (Maks.)
|
|
|
Şablon Çerçeve Büyüklüğü
|
370mmX470mm ~ 737mmX737mm
|
|
|
Maksimum Baskı Alanı (X*Y)
|
450mm ~ 350mm
|
|
|
Kamera Sistemi
|
Bağımsız kamerayla yukarı/aşağı fotoğraflayan görüntüleme sistemi, geometrik pozisyon eşleştirme
|
|
| İşlem Süresi (Tek tur)
|
< 7
|
|
|
Maksimum PCB boyutu
|
410x1200mm
|
|
|
Elektrik Besleme
|
AC 220V/50-60Hz
|
|
|
Makine Ölçüsü
|
1140 x 1400 x 1480 mm
|
|
|
Ağırlık
|
1000 KG
|
|
